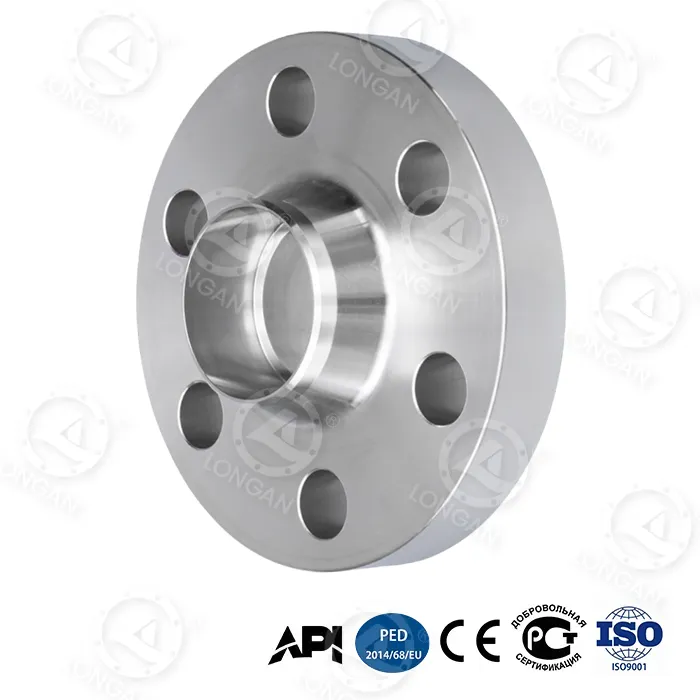

304 Neck Butt Welding Flange

Teknikal na Pagtutukoy

1. Material Certification (ASTM A182 F304)

Element Standard Value Function Test Case

Ni 8.0~11.0% Austenite Stability 9.2%

C ≤0.08% - 0.05%

Cr 18.0~20.0% Proteksyon sa Kaagnasan ng Oksihenasyon 18.8% (Spectrometer)

2. Presyon-Temperatura

Temperatura (°C) Class 150 (bar) Class 300 (bar)

300 13.2 35.8

200 15.8 42.7

38 19.6 51.1

3. Mga Katangiang Mekanikal

Parameter 304 Flange Value Standard na Batayan

Inner Diameter Tolerance (NPS 12") ±0.25mm ASME B16.5 Talahanayan5

Lakas ng Tensile 515 MPa ASTM A182

Lakas ng Yield 205 MPa ASTM A182

Bolt hole center circle deviation ±0.8mm MSS SP-44

Mga naaangkop na sitwasyon

Mga inirerekomendang sitwasyon Matitiis na media Mga ipinagbabawal na sitwasyon Mga alternatibong solusyon

Low-pressure compressed air Dry air (dew point <-40°C) Sulfur-containing humid air Nickel-plated carbon steel

Mga kagamitan sa pagkain Mga produktong gatas, juice (pH>4.5) Mga disinfectant na naglalaman ng klorin 316L flange

Supply ng munisipal na tubig Sariwang tubig, inuming tubig Tubig dagat/high chlorine water (>50ppm Cl⁻) 316 flange

HVAC Hot water (<80°C), steam Hydrochloric acid/sulfuric acid (pH<4) Hastelloy alloy

Bakit pumili ng 304 Neck Butt Welding Flange?

1. Mas mababang gastos

Materyal na presyo ng yunit (benchmark) Buhay ng serbisyo Komprehensibong gastos (10 taon)

316 flange 2.3x 15 taon + 1.2x

304 Neck Butt Welding Flange 1.6x 10 taon + 1.0x

Carbon steel flange 1.0x 2 taon (Rust leakage) 2.8x

2. Mga kalamangan sa disenyo ng istruktura

Katumpakan ng sealing ibabaw: RF ibabaw pagkamagaspang ng 304 hindi kinakalawang na asero leeg welding flange ay 125-250μin Ra, tinitiyak ang pagiging maaasahan ng gasket sealing.

Tapered neck transition: Bawasan ang stress concentration factor ng 40% at pahabain ang weld fatigue life.

3. Pangunahing paglaban sa kaagnasan

Salt spray test: Walang pulang kalawang sa loob ng 500 oras

Chromium-nickel protective layer: Ang Cr content ≥18% ay bumubuo ng isang passivation film upang labanan ang corrosion mula sa tubig, singaw, at mahinang acid (pH>4.5).

Paglalarawan ng limitasyon: Hindi angkop para sa mga kapaligiran na naglalaman ng mga chloride ions>50ppm (gaya ng tubig-dagat), at ang 316 ay kailangang i-upgrade sa ngayon.

FAQ

Q1: Ano ang pagkakaiba sa gastos sa 316 flange?

Sagot: Ang presyo ng 304 Neck Butt Welding Flange ay 30~35% na mas mababa sa ilalim ng parehong mga detalye (dahil sa pagkakaiba sa nilalaman ng nickel at molibdenum). Kung ang medium ay walang chloride ions/acids, mas matipid na pumili ng 304.

Q2: Maaari bang gamitin ang 304 para sa mga panlabas na tubo?

Sagot: Sa mababang halumigmig (<60%) RH) Maaari itong magamit nang mahabang panahon sa isang kapaligirang walang asin; kinakailangan ang anti-corrosion coating sa coastal/industrial areas, kung hindi, maaaring mangyari ang pitting sa loob ng 2-3 taon.
