Pag -unawa sa papel ngFlangeSa mga pang -industriya na aplikasyon: isang komprehensibong gabay

Bilang isang mahalagang bahagi ng sistema ng piping, ang mga flanges ay may mahalagang papel sa pagkonekta ng mga tubo, balbula, bomba at iba pang kagamitan. Ang mga produkto ay ginagamit sa mga halaman ng langis at gas, kemikal o paggamot ng tubig at mga lugar na ito.

Ano ang aFlange?

Ang mga flanges ay mga flanges o mga tagaytay na ginamit upang ikonekta ang mga tubo, kasangkapan o makinarya. Ang mga flanges ay bolted o welded upang makabuo ng isang malakas na koneksyon para sa madaling pagpupulong, disassembly at inspeksyon. Ang mga flanges ay dumating sa iba't ibang mga hugis at sukat upang mapaglabanan ang iba't ibang mga panggigipit, temperatura at mga kondisyon sa kapaligiran. Sa pamamagitan ng pag -standardize ng mga koneksyon, ang mga flanges ay nagtataguyod ng interoperability sa pagitan ng mga system, sa gayon binabawasan ang mga gastos sa downtime at pagpapanatili.

Mga pangunahing parameter ng mga flanges

Sukat: Tumutukoy sa laki ng nominal pipe (NP) o diameter, na dapat na maitugma sa mga konektadong sangkap.

Rating ng Pressure: Nagpapahiwatig ng maximum na presyon na maaaring makatiis ng flange, karaniwang inuri ayon sa mga pamantayan tulad ng ANSI/ASME (e.g. Class 150, Class 300, Class 600).

Mga Materyales: Ang mga karaniwang ginagamit na materyales ay may kasamang carbon steel, hindi kinakalawang na asero, haluang metal na bakal, at mga di-ferrous na metal tulad ng tanso o tanso, na napili para sa kanilang paglaban sa kaagnasan at lakas.

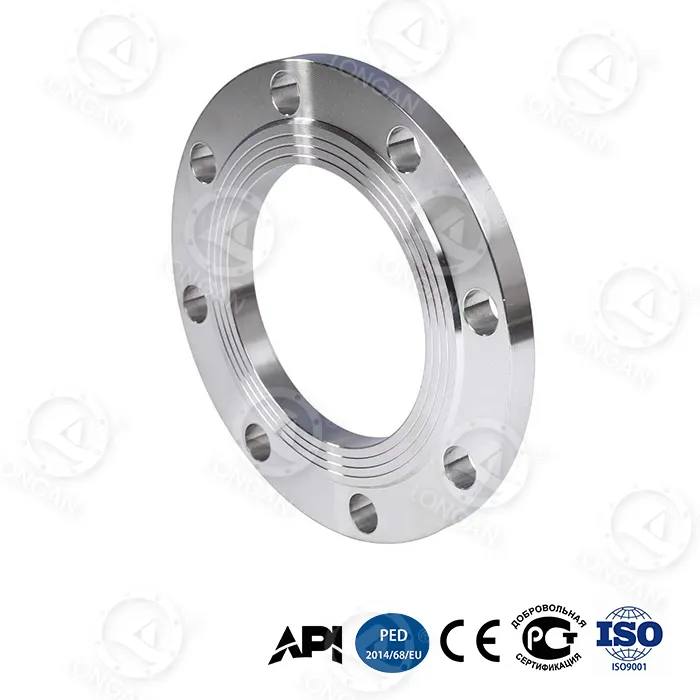

Mga Uri ng Mukha: Kasama dito ang mga flat face (FF), nakataas na mga mukha (RF) at mga kasukasuan ng singsing (RTJ), na nakakaapekto sa kahusayan ng pagbubuklod.

Bolt Hole Layout: Ang bilang at diameter ng mga butas ng bolt, na kritikal para sa pagkakahanay at paghigpit.

Mga Pamantayan: Ang pagsunod sa mga pamantayang pang -internasyonal tulad ng ANSI, ASME, DIN o JIS ay nagsisiguro sa pagiging tugma at kaligtasan.

Mga detalyadong talahanayan ng mga parameter ng produkto

Parameter	Paglalarawan	Karaniwang mga halaga
Laki ng nominal	Diameter ng koneksyon ng pipe	1/2 "hanggang 24" (o mas malaki)
Klase ng presyon	Maximum na rating ng presyon	Klase 150, 300, 600, 900, 1500, 2500
Materyal na grado	Uri ng materyal na ginamit	A105 (Carbon Steel), SS304 (hindi kinakalawang na asero), haluang metal 20
Uri ng Mukha	Ang disenyo ng ibabaw para sa sealing ng gasket	Itinaas na Mukha (RF), Flat Face (FF), Ring-Type Joint (RTJ)
Diameter ng Bolt Circle	Diameter ng bilog na butas ng bolt	Nag -iiba ayon sa laki at klase (hal., 3.5 "para sa 2" klase 150)
Mga Pamantayan	Mga pagtutukoy ng pamamahala	ANSI/ASME B16.5, DIN 2527, JIS B2220

Mga uri ng flanges

Ang mga flanges ay ikinategorya batay sa kanilang disenyo at aplikasyon. Narito ang mga pinaka -karaniwang uri:

Weld Neck Flange:Nagtatampok ng isang mahabang tapered hub para sa mga aplikasyon ng high-stress, mainam para sa mga sistema ng high-pressure.
Slip-on Flange:Madaling i-install sa pamamagitan ng pag-slide sa ibabaw ng pipe at hinang, na angkop para sa mga mababang-presyur na kapaligiran.
Blind Flange:Ginamit upang i -seal ang dulo ng isang sistema ng piping, na nagpapahintulot sa pagpapalawak o inspeksyon sa hinaharap.

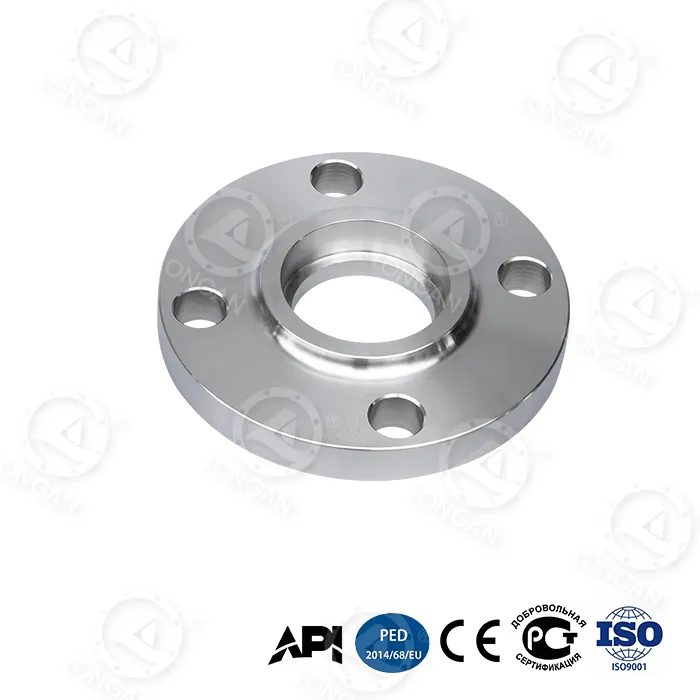

Socket weld flange:Nagbibigay ng makinis na daloy at mataas na lakas, na karaniwang ginagamit sa maliit na piping.

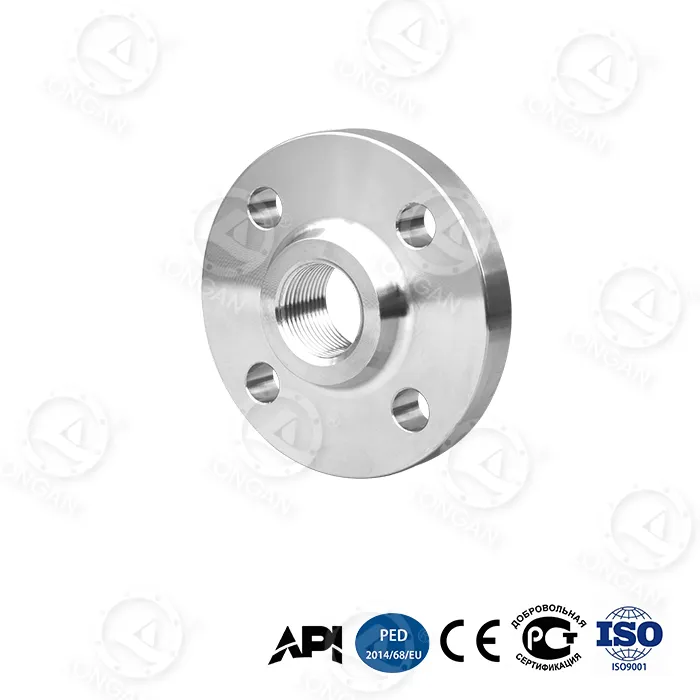

Sinulid na flange:Screwed sa mga tubo nang walang hinang, mainam para sa mga hindi mapanganib o mababang mga sistema ng presyon.
Lap joint flange:Mga pares na may isang dulo ng stub para sa madaling pagkakahanay, perpekto para sa mga system na nangangailangan ng madalas na pag -disassembly.

View as

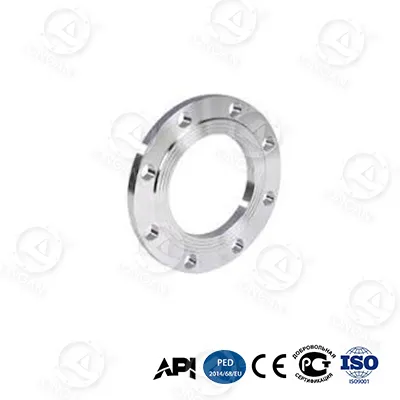

Convex Flange

Mamili ng customized na Convex Flange mula sa Longan, na isa sa mga manufacturer at supplier sa China. Tumutulo ba ang iyong piping system pagkatapos makaranas ng mainit at malamig na cycle? Ang hindi planadong downtime at maintenance ay ginagawang hindi makontrol ang mga gastos? Ang madalas na muling paghihigpit ng mga bolts ay kumonsumo ng maraming oras ng tao? Ang kabiguan ng mga tradisyonal na flanges upang mai-seal sa ilalim ng mga dynamic na kondisyon ay isang pangkaraniwan ngunit mahal na punto ng sakit sa mga prosesong pang-industriya.

Tingnan pa >> Magpadala ng pagtatanong >>

Long Neck Flange

Ang Longan ay isang propesyonal na tagagawa ng Long Neck Flanges. Bibigyan ka namin ng maingat na serbisyo pagkatapos ng benta at mabilis na paghahatid. Ang long neck weld flange ay isang weld neck flange na may pinahabang leeg, na ginagamit sa mataas na presyon at mataas na temperatura na kapaligiran. Ang natatanging disenyo na ito ay maaaring gamitin bilang isang extension ng boring hole upang magbigay ng reinforced na koneksyon sa malupit na kapaligiran. Ang mga produkto ay kadalasang ginagamit sa mga industriya tulad ng langis, gas at petrochemical.

Tingnan pa >> Magpadala ng pagtatanong >>

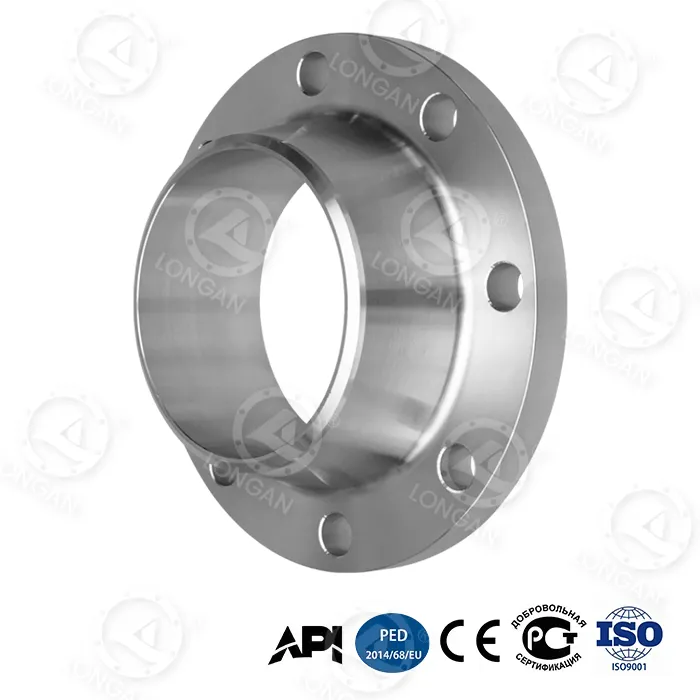

304 Alloy Steel Forged Butt Welding Flange

Makakatiyak kang bumili ng Longan 304 Alloy Steel Forged Butt Welding Flange mula sa aming pabrika. Kasama sa proseso ng pagmamanupaktura ng flange na ito ang pagpili ng mga de-kalidad na billet, pag-init, pagbubuo, pag-forging at paglamig sa proseso ng forging. Ang normalizing, annealing o quenching + tempering treatment ay isinasagawa upang ma-optimize ang mga katangian ng materyal. Kasama sa mga opsyon sa paggamot sa ibabaw ang galvanizing, hot-dip galvanizing, painting, anti-rust oil, atbp.

Tingnan pa >> Magpadala ng pagtatanong >>

304 Hindi kinakalawang na asero Flange

Kung gusto mong makahanap ng pabrika na makakapagbigay sa iyo ng pakyawan at customized na mga serbisyo, maaari mo kaming isaalang-alang; Ang Longan 304 stainless steel flanges ay may sobrang cost-effectiveness at ito ang pinili ng karamihan sa mga pang-industriyang pipeline.
Ang 304 stainless steel flanges ay may iba't ibang uri, kabilang ang mga blind plate, butt-welded necks, loose sleeves, threaded type, atbp., at ang chromium-nickel content ay ≥18/8% na na-verify ng XRF. Ang buhay ng serbisyo sa mga ordinaryong kapaligiran (pH>4.5) ay higit sa 10 taon, na 400% na mas mataas kaysa sa carbon steel. Gayunpaman, ang gastos ay 35% na mas mababa kaysa sa 316 flanges.

Tingnan pa >> Magpadala ng pagtatanong >>

304 Welding Flange

Ang 304 welding flange ay sumusunod sa ASME B16.5 standard, at ang pressure ay sumasaklaw sa Class 150~900. Pagkatapos ng 500 oras ng salt spray test, ang buhay ng serbisyo ng carbon steel flange ay tumaas ng 400%, at ang gastos ay 30~35% na mas mababa kaysa sa 316 flange.

Tingnan pa >> Magpadala ng pagtatanong >>

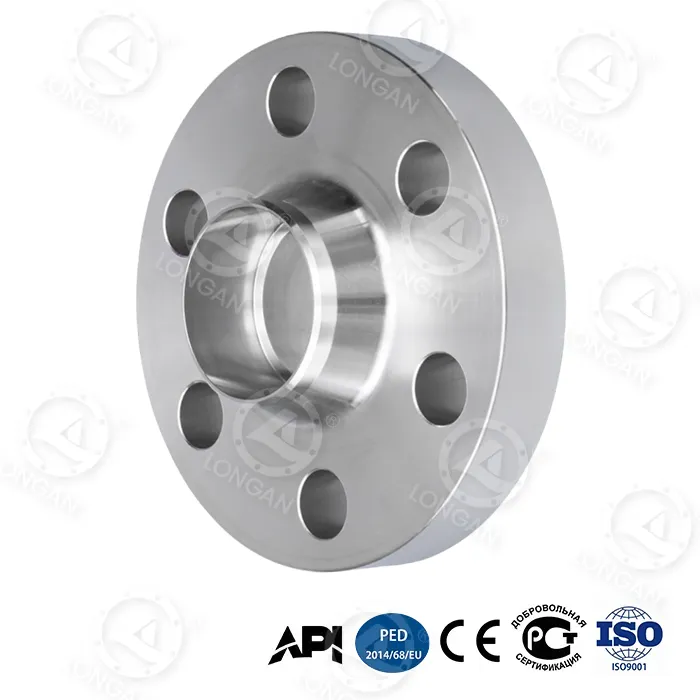

304 Neck Butt Welding Flange

Ang 304 Neck Butt Welding Flange ay angkop para sa mga hindi matinding corrosion na sitwasyon gaya ng water treatment, HVAC, at food equipment. Ang produkto ay nagbibigay ng corrosion resistance sa oxidizing environment sa pamamagitan ng 18% chromium + 8% nickel components, sumusunod sa ASME B16.5 standards, at sumasaklaw sa pressures mula Class 150 hanggang 900. Na-verify ng 500-hour salt spray test, ang buhay ng carbon steel flanges ay tumaas ng 400%, at ang gastos ay mas mababa sa 33 65% na bakal. Ang ASTM A182 na materyal na sertipikasyon at mga ulat ng dimensional na katumpakan ay ibinigay din.

Tingnan pa >> Magpadala ng pagtatanong >>
