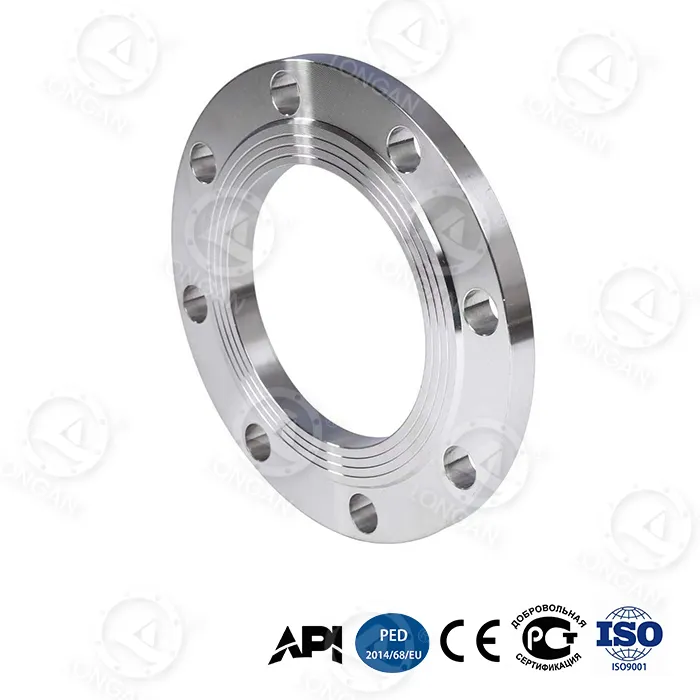

patag na nakataas na flange ng mukha

Huwag mag-alala tungkol sa mga hindi pagkakatugma ng gasket sa mga pipeline retrofit o mixed flange system. Pinagsasama ng flat raised face flange ng Longan ang isang full-face outer ring na may bahagyang nakataas na center sealing zone – kaya maaari mong gamitin ang alinman sa FF o RF gasket nang hindi binabago ang iyong piping. Ginawa sa sariling pasilidad ng Longan sa Wenzhou sa ilalim ng mahigpit na kontrol sa kalidad, ang flange na ito ay gumagamit ng gradient quenched high-carbon steel at isang bionic honeycomb core upang makamit ang 42MPa burst pressure sa DN300 (280% sa itaas ng pambansang pamantayan) at 65% na mas mataas na baluktot na resistensya kaysa sa conventional flanges. API 6A PSL 3G certified.

Mga Highlight ng Produkto

● Hybrid sealing na disenyo ng mukha:Ito ang pinakanatatanging katangian ng flat lifted face flange. Ang gitnang lugar ng sealing face ay bahagyang nakataas (katulad ng RF), ngunit ang panlabas na lugar ay umaabot sa mga bolt hole (katulad ng FF). Kasama sa mga benepisyo ang:1.Awtomatikong gasket centering para sa mas mabilis na pag-install;2.Higit na pare-parehong pamamahagi ng stress sa pakikipag-ugnay sa sealing, pag-iwas sa sobrang karga ng tradisyonal na RF;3.Tugma sa parehong full-face gasket at nakataas na face gasket, na nagbibigay ng flexible on-site na kapalit.

● 65% na pagtaas sa lakas ng baluktot:Ang bionic na istraktura ng pulot-pukyutan ay ginagawang mas magaan at mas matigas ang flange, lalo na angkop para sa pagtitiis ng mga sandali ng baluktot ng pipeline.

● Ultra-high pressure bearing:Ang DN300 burst pressure na 42MPa ay 2.8 beses kaysa sa tradisyonal na flanges (≤15MPa). Ang cyclic fatigue life na 20,000 cycle sa 35MPa ay higit na lumampas sa mga pamantayan ng industriya.

● Matinding pagpaparaya sa kapaligiran:-70°C impact energy na 89J, 5,000m deep-sea corrosion rate na 0.03mm/year, 120m/s sand at dust abrasion ≤8μm.

● Matalinong kaligtasan:Nano-zirconia wear indicator layer (babala sa pagbabago ng kulay kapag ang kapal <0.1mm) + double-conical bolt hole (preload attenuation ≤5%).

Mga Proseso ng Produkto

● Pagse-sealing face machining:Ginagamit ang CNC precision turning, na may nakataas na taas na sumusunod sa ASME B16.5 standard RF na dimensyon (1.6mm hanggang 6.4mm para sa Class 150~1500), ngunit ang nakataas na ugat ay maayos na lumilipat sa buong flange face. Ang pagkamagaspang ng ibabaw na Ra ≤3.2μm ay nagsisiguro ng magandang gasket contact.

● Gradient quenching:Ang high-carbon steel ay sumasailalim sa kinokontrol na paglamig upang bumuo ng graded na istraktura na may surface hardness na 45-50 HRC at core toughness ≥30J (sa -70°C).

● Istraktura ng pulot-pukyutan:Bionic hexagonal grid sa loob ng flange body, na na-optimize ng finite element analysis, ay nagbibigay ng 65% na mas mataas na stiffness sa parehong timbang.

● Titanium alloy reinforcement ring:Ang isang Ti-6Al-4V na singsing (lakas ng ani 1,250MPa) ay naka-embed sa leeg na may interference fit, na pumipigil sa paglawak ng leeg sa ilalim ng mataas na presyon.

● Kontrol sa kalidad:100% dimensional inspection, 10% magnetic particle testing, random burst testing bawat batch. Ibinibigay ang mga nasusubaybayang sertipiko ng materyal at mga kurba ng paggamot sa init.

Mga Sitwasyon sa Paggamit

Ang hybrid na sealing na disenyo ng mukha ng flat lifted face flange ay ginagawa itong partikular na angkop para sa mga sumusunod na sitwasyon:

Sitwasyon	Pain point na may tradisyonal na flanges	Solusyon sa produktong ito
Lumang pipeline retrofitting	Maaaring paghaluin ng orihinal na sistema ang FF at RF flanges, hindi mapapalitan ang mga gasket	Ang hybrid na sealing na mukha ay tugma sa parehong uri ng gasket, hindi kailangan ng pagbabago sa pipeline
Mataas na presyon ng gas media	Ang mga RF flange gasket ay maaaring lumabas sa ilalim ng pressure pulsation	Ang panlabas na patag na lugar ay nagbibigay ng karagdagang suporta, na pumipigil sa gasket creep
Malaking diameter na mababang presyon ng mga pipeline	Ang mga FF flanges ay nangangailangan ng buong laki ng mga gasket, mataas ang gastos	Ang nakataas na bahagi ay nagbibigay-daan sa paggamit ng mga karaniwang RF gasket, na binabawasan ang imbentaryo ng mga ekstrang bahagi
Deep-sea / polar na kapaligiran	Ang solong sealing na mukha ay tumutulo pagkatapos ng thermal cycling	Ang dual-zone sealing (tinaas + flat) ay nagbibigay ng mga redundant sealing path

Ang mga partikular na lugar ng aplikasyon ay kinabibilangan ng:

● Shale gas fracturing pump outlet pipelines(35-70MPa pulsating pressure)
● Deep-sea drilling platform wellhead connections(5,000m water depth)
● Mga terminal ng pagtanggap ng LNG(-70°C mababang temperatura)
● Offshore Christmas tree acidic media pipelines(H₂S/CO₂)

Serbisyong After-Sales

● Libreng sample:Ang mga internasyonal na mamimili ay maaaring mag-aplay para sa isang libreng sample (sample fee refundable, kargamento collect) para sa installation testing at sealing verification.

● Gabay sa pag-install:Ibinibigay ang mga manwal sa pag-install ng Chinese/English, kabilang ang mga halaga ng torque para sa iba't ibang materyales ng gasket (graphite, spiral wound, PTFE). Available ang remote na gabay sa video.

● Teknikal na pagkonsulta:Tumutugon ang engineering team sa mga tanong sa pagpili at pagtutugma ng gasket sa loob ng 4 na oras.

● Pagsubaybay sa kalidad:Ang bawat flange ay may natatanging ID, at ang mga ulat ng pagsubok ay maaaring suriin sa opisyal na website.

● Warranty:18 buwan, libreng kapalit para sa mga depekto sa pagmamanupaktura.

● Third-party na pagsubok:Ang SGS/BV on-site witnessed pressure testing ay maaaring isaayos kapag hiniling.

Bakit Pumili ng Longan

1. Natatanging disenyo ng sealing face:Karamihan sa mga flanges sa merkado ay alinman sa purong FF o purong RF. Binibigyang-daan ka ng aming flat lifted face flange na makuha ang parehong pagkakapareho ng stress ng FF at ang pagiging maaasahan ng sealing ng RF nang hindi binabago ang uri ng gasket. Ito ay partikular na angkop para sa mga retrofit na proyekto kung saan ang orihinal na pipeline ay maaaring alinman sa FF o RF - ang produktong ito ay tugma sa pareho.

2. Kalamangan sa gastos sa buong ikot ng buhay:Ang kabuuang halaga ng 30 taon ay $6,200 lamang, na nakakatipid ng 66% kumpara sa mga tradisyonal na flanges sa $18,500. Ang solong oras ng pagpapalit ay 2.5 oras (tradisyonal na 8 oras), taunang dalas ng pagpapanatili ay 0.7 beses (tradisyonal na 3.2 beses).

3. Kumpletuhin ang sertipikasyon:API 6A PSL 3G, na angkop para sa mga sitwasyong ultra-high pressure na may H₂S at CO₂ gas media.

4. Nabe-verify na totoong data:Ang lahat ng mga tagapagpahiwatig ng pagganap ay magagamit para sa nasaksihan ng customer sa on-site na pagsubok. Nagbibigay ng mga libreng sample.

5. Mabilis na tugon:Ang mga karaniwang item ay ipinapadala sa loob ng 3 araw, mga custom na item sa loob ng 15-30 araw.

Buod: Ang flat lifted face flange ng Longan, kasama ang hybrid na sealing face na disenyo nito, ay nilulutas ang mga pain point ng tradisyonal na flange sa gasket compatibility, stress distribution, at high-pressure sealing. Pinagsama sa bionic honeycomb structure, gradient quenching, at titanium alloy reinforcement ring, ang lakas ng baluktot, burst pressure, at fatigue life nito ay lubos na napabuti. Ang certification ng API 6A PSL 3G at 66% na pagbawas sa 30-taong buong buhay na cycle ng gastos ay ginagawa itong isang mainam na pagpipilian para sa shale gas, deep-sea engineering, at mga kumplikadong pipeline system. Ipadala ang iyong mga kinakailangan para makakuha ng mga libreng sample at propesyonal na solusyon sa sealing.

FAQ

T: Maaari bang palitan ng flat lifted face flange ang isang umiiral nang RF flange?
A: Oo. Hangga't tumutugma ang rating ng presyon at laki, maaari itong direktang palitan ang isang RF flange, at ang orihinal na RF gasket ay maaaring patuloy na gamitin. Kung ang mating flange ay FF, kailangan ng full-face gasket, ngunit ang patag na bahagi ng produktong ito ay sapat na malaki upang maging ganap na magkatugma.

Q: Nangangailangan ba ng mga espesyal na gasket ang hybrid sealing face na ito?
A: Hindi. Maaari mong ipagpatuloy ang paggamit ng karaniwang ASME B16.21 RF gasket (hal., spiral wound na may panloob na singsing) o FF gasket (full-face graphite gasket). Ipinapakita ng aming mga pagsusuri na ang pagganap ng sealing ng parehong uri ng gasket sa flange na ito ay mas mataas kaysa sa tradisyonal na solong sealing na mukha.

Q: Maluwag ba ang bolts sa ilalim ng 35MPa pulsating pressure?
A: Ang produktong ito ay gumagamit ng double-conical bolt hole. Sa ilalim ng 35MPa fluctuation, ang preload attenuation ay ≤5%, habang ang tradisyonal na round hole ay may attenuation na ≥20%. Inirerekomenda na gumamit ng hydraulic torque wrench sa isang cross pattern na may tatlong hakbang. Maaari kaming magbigay ng talahanayan ng pagkalkula ng metalikang kuwintas.

Q: Maaari bang magbigay ng iba't ibang mga materyales, tulad ng hindi kinakalawang na asero?
A: Oo. Ang karaniwang materyal para sa produktong ito ay gradient quenched high-carbon steel, ngunit 316L, duplex stainless steel, atbp., ay maaari ding ibigay kapag hiniling. Ang parehong honeycomb structure at titanium alloy reinforcement ring ay nalalapat din sa hindi kinakalawang na asero.

Q: Paano namin mabe-verify ang iyong inaangkin na 42MPa burst pressure?
A: Tinatanggap namin ang mga customer na masaksihan ang mga burst test sa aming pabrika. Ang mga regular na stock na produkto ay random na na-sample bawat quarter, at ang mga ulat ng pagsubok ay iniimbak sa aming website. Maaari ka ring humiling ng hiwalay na pagsubok sa iyong sample; ang gastos ay sa amin (ang sample ay kailangang ibalik).
