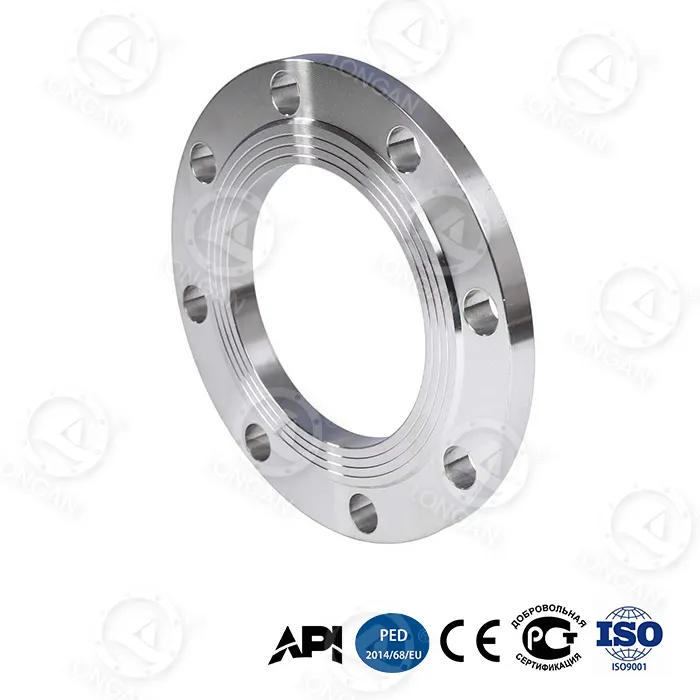

Bilang isang slip-on type flange, ang flat slip on flange ay konektado sa pipe sa pamamagitan ng dalawang fillet welds sa panahon ng pag-install: isa sa likod ng flange at isa sa loob ng pipe bore. Kung ikukumpara sa tradisyonal na weld neck flanges, ang disenyong ito ay may mga sumusunod na makabuluhang pakinabang:
1.Mas mababang kahirapan sa pag-install:Walang kinakailangang tumpak na pagkakahanay ng pipe, na nagbibigay-daan sa ilang partikular na error sa pag-install at binabawasan ang mga kinakailangan sa pagtatayo sa lugar.
2.Maginhawang operasyon ng welding:Ang mga fillet welds ay mas madaling isagawa kaysa sa buong penetration butt welds, lalo na angkop para sa mga nakakulong na espasyo sa site.
3.Mabilis na bilis ng pagpapalit:Ang solong oras ng pagpapalit ay binabawasan mula 8 oras para sa mga tradisyonal na flanges hanggang 2.5 na oras, na epektibong binabawasan ang downtime ng pipeline system para sa pagpapanatili.
Ang slip-on na istraktura na ito, na sinamahan ng natatanging bionic honeycomb na magaan na disenyo ng Longan, ay higit na nagpapababa sa kabuuang timbang ng flange at nagpapabuti ng kahusayan sa pag-install.
| Tagapagpahiwatig ng pagganap | Tradisyunal na forged steel flange | flat slip sa flange | Pagpapabuti |
|---|---|---|---|
| Burst pressure (DN300) | ≤15MPa | 42MPa | ↑180% |
| Cyclic fatigue life (35MPa) | Hindi makakamit | 20,000 cycle | — |
| Axial deformation (35MPa) | 1.8mm | 0.6mm | ↓67% |
| Epekto ng enerhiya sa -70°C | ≥34J (pambansang pamantayan) | 89J | ↑162% |
| 30-taong deep-sea corrosion rate | tinatayang 0.5mm/taon | 0.03mm/taon | ↓94% |
Ang produktong ito ay ganap na nalampasan ang mga tradisyonal na flanges sa ultimate pressure bearing at environmental adaptability. Ang pangunahing tagumpay ay nakasalalay sa built-in na titanium alloy reinforcement ring sa flange neck, na may yield strength na hanggang 1,250MPa, na lumilikha ng posibilidad ng ultra-high pressure application para sa slip-on flanges.
Sa aktwal na mga pipeline system, ang mga salik gaya ng thermal expansion/contraction at foundation settlement ay kadalasang nagiging sanhi ng flange face misalignment. Sa ilalim ng sira-sira na mga kondisyon ng pagkarga na may 15° pipeline misalignment, ang sealing leakage rate ng tradisyonal na flanges ay >10⁻³ mbar·L/s, habang ang Longan's flat slip on flange ay nagpapanatili ng sealing leakage rate na ≤10⁻⁵ mbar·L/s, na nagpapahusay sa sealing reliability ng reliability.
Dalawang inobasyon sa istruktura ang nakakamit ng pagganap na ito:
● Radial reinforcement rib design:Ang mga radial reinforcement ribs na idinagdag sa likod ng flange ay nagbabawas ng lokal na konsentrasyon ng stress ng 48%, na ginagawang mas pare-pareho ang pamamahagi ng stress sa ilalim ng mga kondisyon ng off-load.
● High-stiffness na istraktura ng pulot-pukyutan:Ang bionic honeycomb core layer ay nagbibigay ng mahusay na baluktot na higpit, lumalaban sa flange face warping deformation.
Bilang karagdagan, sa pamantayan ng ISO 10816-3 na 50-200Hz frequency band vibration test, ang amplitude attenuation rate ay umabot sa 92%, na epektibong nilulutas ang problema ng bolt preload attenuation sa ilalim ng mga kondisyon ng high-pressure pulsation.
ang flat slip on flange ay nagsasama ng dalawang matalinong teknolohiya upang matulungan ang mga user na matukoy nang maaga ang mga potensyal na isyu:
● Nano-zirconia wear indicator layer:Ang materyal na ito ay naka-embed sa ibabaw ng sealing. Kapag ang kapal ay mas mababa sa 0.1mm, ang nakikitang pagbabago ng kulay ay nagbibigay ng babala, na nagpapahintulot sa sealing status na hatulan nang walang propesyonal na kagamitan.
● Double-conical bolt hole preload locking:Sa ilalim ng 35MPa pressure fluctuation, ang preload attenuation ng mga tradisyunal na istruktura ay ≥20%, habang kinokontrol ng disenyong ito ang preload attenuation sa loob ng ≤5%, na tinitiyak ang pangmatagalang pagiging maaasahan ng koneksyon.
Extreme environment performance verification (lahat ng data mula sa mga aktwal na pagsubok):
● epekto sa mababang temperatura (-70°C):Charpy impact energy na 89J (pambansang pamantayan ≥34J), na angkop para sa mga polar pipeline at LNG na transportasyon.
● Deep sea corrosion (5,000 metro):Ayon sa pamantayan ng ASTM G111-97, ang 30-taong katumbas na corrosion rate ay 0.03mm/taon lamang, na nakakatugon sa mga kinakailangan sa buong ikot ng buhay para sa deep-sea engineering.
● Abrasion ng buhangin at alikabok (120m/s):Ayon sa pamantayan ng ISO 5890:2012, pagkatapos ng 10,000 oras ng tuluy-tuloy na epekto, ang lalim ng pinsala sa ibabaw ng sealing ay ≤8μm, na angkop para sa mga lugar ng disyerto o mga platform sa malayo sa pampang na may mataas na bilis ng hangin na puno ng buhangin.
ang flat slip on flange ay ginawa nang mahigpit alinsunod sa pamantayan ng ASME B16.5, na may mga rating ng presyon na sumasaklaw sa Class 150 hanggang Class 1500, at saklaw ng laki mula sa NPS 1/2 pulgada hanggang 24 pulgada. Ang materyal ay gradient quenched high-carbon steel, na sinamahan ng radial reinforcement rib design at built-in na titanium alloy reinforcement ring.
Ayon sa detalye ng ASME B16.5, ang pagsukat ng kapal para sa Class 150 at Class 300 flanges ay hindi kasama ang nakataas na taas ng mukha. Ang produktong ito ay gumagamit ng full-face (FF) sealing surface design at dapat gamitin kasama ng full-face gasket. Mahalagang tandaan na ang isang full-face flange ay hindi dapat direktang i-bolted sa isang nakataas na flange ng mukha; dapat itong palitan ng full-face gasket o adaptor.
● Gradient quenched high-carbon steel:Ang tradisyunal na ganap na pagsusubo ng mga flanges ay nagreresulta sa labis na pagkakaiba sa tigas sa pagitan ng ibabaw at core, na madaling mabulok. Ang teknolohiya ng gradient quenching ay tumpak na kinokontrol ang mga rate ng pag-init at paglamig, na lumilikha ng unti-unting pamamahagi ng katigasan mula sa labas hanggang sa loob - mataas na tigas sa ibabaw para sa resistensya ng pagsusuot, mataas na tibay ng core para sa paglaban sa epekto. Nagbibigay-daan ito sa flange na mapanatili ang tibay ng epekto na 89J sa -70°C.
● Bionic na honeycomb na istraktura:Ang pagguhit ng inspirasyon mula sa hexagonal geometry ng mga bahay-pukyutan, ang istrukturang ito ay makabuluhang nagpapataas ng baluktot na katigasan nang hindi tumataas ang timbang. Ang pag-aaral ng may hangganan na elemento ay nagpapatunay na ang lakas ng baluktot ng istrukturang ito ay 65% na mas mataas kaysa sa isang solidong flange na may parehong timbang.
● Built-in na titanium alloy reinforcement ring:Ang isang Ti-6Al-4V titanium alloy ring ay paunang inilagay sa flange neck, ang lokasyong pinaka-prone sa stress concentration. Ang haluang ito ay may yield strength na kasing taas ng 1,250MPa at 60% lang ang density ng steel. Ang singsing ay nakakabit sa base material sa pamamagitan ng interference fit, na epektibong nililimitahan ang leeg ng plastic deformation at ang pagtaas ng DN300 flange burst pressure mula sa tradisyonal na ≤15MPa hanggang 42MPa.
Ang in-house na pabrika ng Longan ay matatagpuan sa Longwan, Wenzhou. Gamit ang mataas na kalidad na supply ng hilaw na materyal mula sa Tsingshan Holding Group, na sinamahan ng sarili nitong forging, heat treatment, at mga kakayahan sa machining, ito ay nakabuo ng isang kumpletong chain ng produksyon. Ang bawat flat slip sa flange ay may kasamang traceable material certificate, heat treatment curve record, dimensional inspection report, at hydrostatic/pneumatic test report.
Mga pangunahing punto ng kontrol sa kalidad:
1.Raw material incoming inspection: spectral analysis, mechanical property sampling.
2.Kontrol ng proseso: real-time na pagsubaybay sa mga curve ng temperatura ng heat treatment furnace, awtomatikong pag-record ng mga parameter ng proseso ng gradient quenching.
3.Tapos na ang inspeksyon ng produkto: 100% dimensional inspection, 10% magnetic particle testing, batch sampling para sa burst pressure o cyclic fatigue life.
4.Third-party witnessing: Ang pagsubok sa saksi sa lugar ng SGS, BV, o iba pang ahensya ay maaaring isaayos kapag hiniling ng customer.
Maaaring suriin ng mga internasyonal na mamimili ang progreso ng produksyon at pagsubok ng data online gamit ang numero ng order.
● Middle East shale gas field fracturing station:120 set ng DN300 Class 1500 flat slip on flange ang ginamit. Pagkatapos ng 18 buwan ng tuluy-tuloy na operasyon, walang naganap na pagtagas ng seal, at zero ang dalas ng pagpapanatili.
● South China Sea deep-sea drilling platform:Lalim ng tubig 2,800 metro. Ang flange ay ginamit upang ikonekta ang blowout preventer stack. Pagkatapos ng 30 buwan ng inspeksyon ng kaagnasan, ang ibabaw ng sealing ay nagpakita ng walang halatang pinsala, at ang sinusukat na rate ng kaagnasan ay 0.028mm/taon.
● Russian Arctic natural gas pipeline:Ambient temperature -55°C, impact test value 82J, nakakatugon sa mga kinakailangan sa disenyo ng proyekto. Mahigit 500 piraso ang naibigay.
Q: Anong mga rating ng presyon ang angkop para sa?
A: Ang flat slip on flange na ito ay angkop para sa mga rating ng presyon mula Class 150 hanggang Class 1500. Ipinapakita ng sinusukat na data na mahusay na gumaganap ang laki ng DN300 sa burst pressure na 42MPa, na higit na lampas sa pambansang pamantayang kinakailangan. Ito ay partikular na angkop para sa ultra-high pressure at malupit na mga kondisyon tulad ng shale gas fracturing pump, deep-sea drilling platform, ultra-high pressure natural gas transmission pipelines, at polar environment.
Q: Ano ang pangunahing pagkakaiba nito sa isang weld neck flange?
A: Ang isang slip-on flange ay gumagamit ng dalawang fillet welds upang ikonekta ang pipe (isa sa likod at isa sa loob ng bore), na may medyo nakakarelaks na mga kinakailangan sa pag-install. Ang isang weld neck flange ay gumagamit ng isang full-penetration butt weld, na nangangailangan ng mas mahigpit na pagkakahanay. Gayunpaman, sa slip-on flange na produkto ng Longan, sa pamamagitan ng disenyo ng bionic honeycomb structure at built-in na titanium alloy reinforcement ring, ang pressure bearing performance ay hindi mas mababa kaysa sa tradisyonal na weld neck flanges.
T: Paano ito gumaganap sa mga kapaligirang mababa ang temperatura?
A: Sa ilalim ng napakababang mga kondisyon ng temperatura na -70°C, ang Charpy impact energy ng produkto ay umabot sa 89J, mas mataas kaysa sa pambansang pamantayang kinakailangan na ≥34J. Ito ay salamat sa napakahusay na mababang temperatura ng katigasan ng gradient quenched high-carbon steel material, na ginagawa itong angkop para sa polar pipeline engineering at low-temperature na natural gas na mga sistema ng transportasyon.
Q: Ano ang kapasidad ng supply ng Longan at mga opsyon sa pagpapasadya?
A: Ang Longan ay may in-house na pabrika at isang kumpletong sistema ng produksyon, na sumusuporta sa pagpapasadya ng laki, pribadong label, at maramihang produksyon. Ang mahigpit na pamamahala sa kalidad ay ipinapatupad mula sa pagpili ng hilaw na materyal hanggang sa natapos na inspeksyon ng produkto. Ang mga internasyonal na mamimili ay maaaring magpadala ng mga kinakailangan upang makakuha ng mga libreng sample. Ang kumpanya ay matatagpuan sa No. 620 Mingzhu Road, Yongxing Street, Longwan District, Wenzhou City, Zhejiang Province, na ginagamit ang heograpikal na bentahe ng Wenzhou at ang supply ng hilaw na materyales ng Tsingshan Holding Group upang bumuo ng kumpletong sistema ng produksyon at supply.
Q: Paano mabe-verify ang aktwal na pagganap?
A: Tinatanggap ng Longan ang mga customer o third-party na ahensya ng inspeksyon upang saksihan ang mga pagsubok sa pagganap sa pabrika. Ang pabrika ay nilagyan ng 3000-toneladang pressure testing machine, isang cyclic fatigue test bench, isang -80°C low-temperature impact tester, at isang deep-sea high-pressure corrosion simulation chamber. Maaaring humiling ang mga customer ng burst pressure test, cyclic fatigue test, o extreme environment test sa mga sample; Ang mga ulat sa pagsusulit ay inilabas ng isang panloob na laboratoryo na may mga kwalipikasyon sa CNAS.
