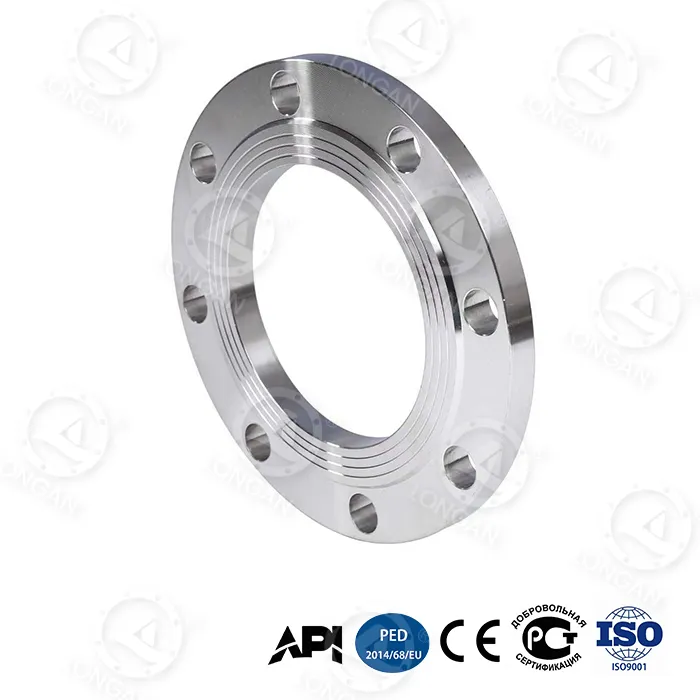

Nakamit ng produkto ang isang teknolohikal na paglukso sa pinakamataas na kapasidad ng pagdadala ng presyon. Ang pangunahing inobasyon ay ang built-in na titanium alloy na reinforcement ring sa flange neck, na may yield strength na hanggang 1,250MPa. Ang halagang ito ay higit na lumalampas sa lakas ng ani ng ordinaryong carbon steel flanges (karaniwan ay 200-400MPa), na nagbibigay-daan sa flange na mapanatili ang integridad ng istruktura sa ilalim ng mga ultra-high pressure na kondisyon.
Ang sinusukat na data ay ang mga sumusunod:
1. Paikot na nakakapagod na buhay:Ang tradisyunal na flange ay kayang tumagal ng 5,000 cycle sa 25MPa, habang ang produkto ng Longan ay kayang tumagal ng 20,000 cycle sa 35MPa, isang 300% na pagtaas sa cycle life.
2. Axial deformation (35MPa):Sa ilalim ng 35MPa high pressure, ang axial deformation ng steel flat flanges ay 0.6mm lamang, isang 67% na pagbawas kumpara sa 1.8mm ng tradisyonal na flange.
3. Burst pressure (DN300):Ang sinusukat na halaga ay 42MPa, malayong lumampas sa tradisyonal na flange's ≤15MPa, na lumampas sa pambansang pamantayang kinakailangan ng 180%.
Ang pambihirang tagumpay sa pagganap na ito ay nagbibigay-daan sa mga ultra-high pressure na koneksyon na dati ay makakamit lamang gamit ang mga heavy-duty na flanges o espesyal na alloy na flanges na ngayon ay magagawa ng produkto ng Longan na may mas magaan na istraktura. Ang pinagsama-samang disenyo ng titanium alloy reinforcement ring at gradient quenched high-carbon steel ay nagsisiguro ng mataas na lakas habang iniiwasan ang pagtaas ng gastos na nauugnay sa paggamit ng mga mamahaling materyales sa kabuuan.
Mula sa isang buong pananaw sa gastos sa ikot ng buhay, ang mga pakinabang ng produkto ay lubhang makabuluhan. Sa paglipas ng 30-taong buhay ng serbisyo, ang kabuuang halaga ng tradisyonal na forged steel flanges, kabilang ang pagkuha, pag-install, pagpapanatili, pagpapalit, at pagkalugi sa downtime, ay humigit-kumulang $18,500. Ang produkto ng Longan, na may mas mahabang buhay ng serbisyo, mas mababang dalas ng pagpapanatili, at mas mabilis na bilis ng pagpapalit, ay binabawasan ang 30-taong kabuuang halaga ng pagmamay-ari sa humigit-kumulang $6,200.
| Item ng paghahambing ng gastos | Tradisyunal na forged steel flange | bakal na flat flanges | Savings |
|---|---|---|---|
| 30-taong kabuuang halaga ng pagmamay-ari | $18,500 | $6,200 | ↓66% |
| Oras ng solong kapalit | 8 oras | 2.5 oras | ↓69% |
| Taunang dalas ng pagpapanatili | 3.2 beses/taon | 0.7 beses/taon | ↓78% |
Ang makabuluhang pagbawas sa oras ng pagpapalit ay得益于 ang na-optimize na structural design ng flange – ang bionic honeycomb structure ay nagpapababa ng flange weight, at ang double-conical bolt hole na disenyo ay nagpapabilis ng bolt alignment nang walang paulit-ulit na pagsasaayos. Para sa mga sitwasyon ng operasyon na nangangailangan ng madalas na pag-disassembly at pag-assemble ng flange, tulad ng shale gas fracturing, bawat oras ng pagbabawas ng downtime ay nangangahulugan ng sampu-sampung libong dolyar sa kita sa pagpapatakbo.
Sa mga tunay na sistema ng pipeline, ang mga mukha ng flange na koneksyon ay kadalasang hindi makakamit ng perpektong nakahanay na estado. Ang pipe thermal expansion/contraction, foundation settlement, o mga error sa pag-install ay maaaring magdulot ng pagkahilig sa pagitan ng mga flange face. Sa ilalim ng sira-sira na mga kondisyon ng pag-load na may 15° pipeline misalignment, ang sealing leakage rate ng mga tradisyonal na flanges ay mas malaki sa 10⁻³ mbar·L/s, habang ang Longan's ay nagpapanatili ng sealing leakage rate na ≤10⁻⁵ mbar·L/s, na nagpapahusay sa sealing reliability ng dalawang order.
Ang pagganap na ito ay nauugnay sa dalawang pagbabago sa istruktura:
● Radial reinforcement rib design:Ang radial reinforcement ribs na idinagdag sa likod ng flange ay nagpapababa ng lokal na konsentrasyon ng stress ng 48%, na ginagawang mas pare-pareho ang pamamahagi ng stress sa ilalim ng mga kondisyon ng off-load.
● High-stiffness na istraktura ng pulot-pukyutan:Ang bionic honeycomb core layer ay nagbibigay ng mahusay na baluktot na higpit, lumalaban sa flange face warping deformation.
Sa mga tuntunin ng pagsugpo sa panginginig ng boses, mahusay ding gumaganap ang steel flat flanges. Ang high-pressure pulsation (hal., sa labasan ng isang reciprocating fracturing pump) ay nagpapasigla sa mga frequency ng vibration sa hanay na 50-200Hz sa pipeline, na nagiging sanhi ng unti-unting pagpapahina ng bolt preload. Ayon sa pamantayang pagsusuri ng ISO 10816-3, ang amplitude attenuation rate ng produktong ito sa frequency band na ito ay umabot sa 92%, na lubos na binabawasan ang panganib ng bolt loosening.
Ang produkto ay pumasa sa mahigpit na pag-verify ng pagsubok sa iba't ibang mga matinding kapaligiran, na tinitiyak ang pagiging angkop nito para sa mga pinaka-hinihingi na pang-industriya na proyekto sa mundo:
● epekto sa mababang temperatura (-70°C):Charpy V-notch impact test ayon sa GB/T 229-2020 standard, sinusukat ang impact energy na 89J, higit na lampas sa national standard requirement na ≥34J. Nagbibigay-daan ito sa flange na ligtas na magamit sa sobrang lamig na mga kapaligiran gaya ng mga Arctic pipeline at LNG receiving terminal.
● Deep sea corrosion (5,000 metro):Ayon sa pamantayan ng ASTM G111-97 na tinutulad ang 5,000m deep-sea high-pressure, high-salt-fog na kapaligiran, ang 30-taong katumbas na corrosion rate ay 0.03mm/taon lamang. Batay sa kalkulasyong ito, ang corrosion allowance pagkatapos ng 50 taon ng deep-sea service ay mas mababa pa kaysa sa kapal ng disenyo ng pader.
● Abrasion ng buhangin at alikabok (120m/s):Ayon sa pamantayan ng ISO 5890:2012, na nakakaapekto sa sealing surface na may high-speed na buhangin at alikabok sa 120m/s sa loob ng 10,000 oras, ang sealing surface damage depth ay ≤8μm. Ito ay partikular na mahalaga para sa mga lugar ng disyerto o mga platform sa malayo sa pampang na may mataas na bilis, hangin na puno ng buhangin.
Pinagsasama ng produkto ang dalawang matalinong teknolohiya upang matulungan ang mga user na matukoy nang maaga ang mga potensyal na isyu at maiwasan ang mga aksidente.
Nano-zirconia wear indicator layer:Ang isang layer ng nano-zirconia composite material ay naka-embed sa sealing surface, na may kulay明显 na iba sa base material. Kapag ang ibabaw ng sealing ay nagsuot sa kapal na mas mababa sa 0.1mm pagkatapos ng pangmatagalang paggamit, ang layer ng indicator na ito ay nakalantad at nagbibigay ng nakikitang babala sa pagbabago ng kulay. Mabilis na mahuhusgahan ng mga field operator ang katayuan ng flange sealing nang walang propesyonal na kagamitan sa pagsubok, na lubos na nakakabawas sa panganib ng biglaang pagtagas.
Double-conical bolt hole preload locking:Sa tradisyunal na circular bolt hole, ang contact stress sa pagitan ng bolt at ng hole wall ay kapansin-pansing nagbabago sa ilalim ng pagbabagu-bago ng presyon, na humahantong sa mabilis na preload attenuation. Ipinapakita ng data ng pagsubok na sa ilalim ng 35MPa na mga kondisyon ng pagbabagu-bago ng presyon, ang preload attenuation ng mga tradisyonal na istruktura ay ≥20%. Sa kaibahan, ang produkto ay gumagamit ng double-conical bolt hole na disenyo. Pagkatapos ng paghihigpit, ang bolt ay bumubuo ng isang self-locking effect na may tapered na ibabaw, at sa ilalim ng parehong mga kondisyon, ang preload attenuation ay ≤5%.
Ang pagpili ng materyal at proseso ng pagmamanupaktura ng steel flat flanges ay ang pundasyon ng nangungunang pagganap nito.
Gradient quenched high-carbon steel:Ang tradisyunal na ganap na pagsusubo ng mga flanges ay nagreresulta sa labis na pagkakaiba sa tigas sa pagitan ng ibabaw at core, na madaling mabulok. Eksaktong kinokontrol ng teknolohiya ng gradient quenching ang mga rate ng pag-init at paglamig, na lumilikha ng unti-unting pamamahagi ng katigasan mula sa labas hanggang sa loob ng flange – mataas na tigas sa ibabaw para sa resistensya ng pagsusuot, mataas na tibay ng core para sa resistensya ng epekto. Ang prosesong ito ay nagbibigay-daan sa flange na mapanatili ang mataas na lakas habang nagtataglay ng mahusay na mababang temperatura na tibay ng epekto (89J sa -70°C).
Bionic na honeycomb na istraktura:Gumagawa ng inspirasyon mula sa hexagonal honeycomb geometry ng mga beehives, ang istrukturang ito ay makabuluhang pinapataas ang baluktot na higpit ng flange nang hindi tumataas ang timbang. Kung ikukumpara sa tradisyonal na solid flanges, binabawasan ng honeycomb structure ang paggamit ng materyal habang nakakamit ang mas mataas na modulus ng seksyon sa pamamagitan ng rib support. Ang pag-aaral ng may hangganan na elemento ay nagpapatunay na ang lakas ng baluktot ng istrukturang ito ay 65% na mas mataas kaysa sa isang solidong flange na may parehong timbang.
Built-in na titanium alloy reinforcement ring:Ang isang Ti-6Al-4V titanium alloy reinforcement ring ay paunang inilagay sa flange neck, ang lokasyong pinaka-prone sa stress concentration. Ang haluang ito ay may yield strength na kasing taas ng 1,250MPa at 60% lang ang density ng steel. Ang reinforcement ring ay nakakabit sa base material sa pamamagitan ng interference fit. Sa mga pagsubok sa burst pressure, epektibo nitong nililimitahan ang plastic deformation ng leeg, pinatataas ang burst pressure ng DN300 flange mula sa tradisyonal na ≤15MPa hanggang 42MPa.
Ang wastong pag-install at pagpapanatili ay maaaring higit pang magamit ang mga bentahe ng pagganap ng produkto.
1. Pagpili ng gasket:Ang produktong ito ay may full-face sealing surface design at dapat gamitin kasama ng full-face gasket na sumasaklaw sa buong sealing surface at may bolt hole. Inirerekomenda ang mga spiral wound gasket na may panloob at panlabas na singsing o reinforced graphite gasket. Mahigpit na ipinagbabawal na direktang i-bolt ang isang full-face flange sa isang nakataas na flange ng mukha.
2. Bolt preload:Gamit ang double-conical bolt hole na disenyo, ang isang hydraulic torque wrench ay inirerekomenda para sa tatlong-hakbang na cross-pattern preloading ayon sa ASME PCC-1 standard. Ang target na preload ay kinakalkula batay sa rating ng presyon at mga detalye ng bolt, karaniwang 50-70% ng lakas ng yield ng bolt.
3. Regular na inspeksyon:Suriin ang pagbabago ng kulay ng ibabaw ng sealing (nano-zirconia indicator layer) tuwing 6 na buwan. Kung napansin ang pagkawalan ng kulay, mag-iskedyul kaagad ng pagpapalit. Sabay-sabay na gumamit ng torque wrench para makita ang natitirang bolt preload; kung ang attenuation ay lumampas sa 10%, kinakailangan ang muling paghihigpit.
4. Pagpapalit na operasyon:Dahil ang flange ay mas magaan kaysa sa tradisyonal na mga produkto at ang double-conical bolt hole ay nagpapadali sa pagkakahanay, ang solong oras ng pagpapalit ay 2.5 oras lamang (ang mga tradisyonal na flanges ay tumatagal ng 8 oras). Kapag pinapalitan, dapat ding sabay na palitan ang gasket at bolts/nuts.
Gamit ang ultra-high pressure bearing capacity at matinding adaptability sa kapaligiran, ang steel flat flanges ay malawakang ginagamit sa mga sumusunod na sitwasyon:
● Shale gas fracturing pump pipeline:Karaniwang umaabot sa 35-70MPa ang mga pressure sa operasyon ng fracturing, at matindi ang pressure pulsation. Ang produktong ito ay may cyclic fatigue life na 20,000 cycle (sa 35MPa), na higit na lumalampas sa libu-libong pressure cycle na kinakailangan sa isang solong fracturing phase sa isang shale gas well site.
● Deep-sea drilling platform wellhead equipment:Sa 5,000m water depth, ang panlabas na hydrostatic pressure ay humigit-kumulang 50MPa, habang sa loob ay dapat din itong makatiis sa presyon ng langis at gas. Ang corrosion resistance na 0.03mm/year na katumbas ng corrosion rate sa loob ng 30 taon ay nagsisiguro na ang flange ay hindi nangangailangan ng kapalit sa buong buhay ng serbisyo nito.
● Ultra-deep water blowout preventer stack:Ang mga linya ng kontrol ng BOP ay may napakataas na mga kinakailangan sa pagiging maaasahan ng sealing; ang leakage rate na ≤10⁻⁵ mbar·L/s ay nakakatugon sa minimum na leakage na kinakailangan ng API 16A standard para sa blowout preventer stack.
● Polar low-temperature natural gas transmission:Ang lakas ng epekto ng 89J sa -70°C ay higit na lumalampas sa mga kinakailangan sa mababang temperatura para sa pipeline engineering sa Arctic Circle (karaniwang ≥27J).
● Offshore oil field Christmas tree system:Natutugunan ang mga karagdagang kinakailangan sa pagsubok para sa ultra-high pressure gas medium flanges sa detalye ng API 6A PSL 3G.
Ang produkto ay nakapasa sa API 6A PSL 3G certification. Ang API 6A ay ang pangunahing detalye para sa wellhead equipment at mga Christmas tree sa industriya ng langis at gas, na naaangkop sa 14 na kategorya ng kagamitan kabilang ang mga valve, flanges, at hanger. Ang mga antas ng detalye ng produkto ay tumataas mula PSL 1 hanggang PSL 4, kung saan ang PSL 3G ay isang karagdagang antas na nagdaragdag ng mga kinakailangan sa pneumatic testing sa itaas ng PSL 3, na naaangkop sa mga ultra-high pressure na sitwasyon na may mga panganib sa medium ng gas.
Ang in-house na pabrika ng Longan ay nagpapatupad ng full-process na kontrol sa kalidad mula sa papasok na inspeksyon ng hilaw na materyal hanggang sa palabas na produkto. Ang bawat flange ay may kasamang mga nasusubaybayang sertipiko ng materyal, mga talaan ng curve ng paggamot sa init, mga ulat ng dimensional na inspeksyon, at mga ulat sa pagsubok ng hydrostatic/pneumatic. Maaaring suriin ng mga internasyonal na mamimili ang progreso ng produksyon at pagsubok ng data online gamit ang numero ng order.
Ang Longan ay matatagpuan sa No. 620 Mingzhu Road, Yongxing Street, Longwan District, Wenzhou City, Zhejiang Province. Gamit ang mataas na kalidad na hindi kinakalawang na asero na raw material na supply mula sa Tsingshan Holding Group, na sinamahan ng sarili nitong malakas na forging, heat treatment, at mga kakayahan sa machining, ito ay nakabuo ng isang kumpletong sistema ng produksyon. Sinusuportahan ng kumpanya ang mga sumusunod na opsyon sa pagpapasadya:
● Pag-customize ng laki:Mga di-karaniwang sukat, mga espesyal na rating ng presyon.
● Pribadong pag-label:Laser marking, disenyo ng packaging.
● Bulk produksyon:Flexible na minimum na dami ng order.
Ang mga internasyonal na mamimili ay maaaring magpadala ng mga teknikal na kinakailangan sa koponan ng pagbebenta upang makakuha ng mga libreng sample (nalalapat ang mga singil sa kargamento) at payo sa pagpili ng propesyonal mula sa pangkat ng pagmamanupaktura. Para sa mga unang beses na nakikipagtulungang mga customer, nagbibigay ang Longan ng mga serbisyo sa pagsubok ng third-party na inspeksyon sa pagsaksi ng ahensya upang i-verify na ang pagganap ng produkto ay nakakatugon sa mga kinakailangan bago ayusin ang pagpapadala.
T: Anong antas ng detalye ng produkto nabibilang ang produkto sa pamantayan ng API 6A?
A: Ang produktong ito ay nakapasa sa API 6A PSL 3G certification. Hinahati ng API 6A ang mga antas ng detalye ng produkto sa PSL 1, PSL 2, PSL 3, PSL 3G, at PSL 4. Kinakailangan ng PSL 3G na matugunan ng produkto ang lahat ng kinakailangan ng PSL 3 at pumasa sa mga karagdagang pneumatic test (karaniwang 1.5 beses na na-rate ang presyon), gayundin ang nangangailangan ng mas mahigpit na hindi mapanirang pagsubok at kakayahang masubaybayan ng materyal. Ang antas na ito ay partikular na idinisenyo para sa mga sitwasyong ultra-high pressure na may mga panganib sa pagtagas ng gas.
Q: Ano ang mga kinakailangan sa pag-install para sa produkto?
A: Ang mga sumusunod na punto ay dapat tandaan sa panahon ng pag-install: Una, ang isang full-face gasket ay dapat gamitin, na sumasakop sa buong sealing surface at may bolt hole. Pangalawa, ang isang full-face flange ay hindi dapat direktang i-bolted sa isang nakataas na flange ng mukha; kung ang system ay nagtaas ng mga flanges ng mukha, dapat itong palitan ng mga full-face flanges o ginamit na mga gasket ng adaptor. Pangatlo, ang metalikang kuwintas ay dapat ilapat ayon sa mga pamantayan ng ASME B16.5, gamit ang double-conical bolt hole na disenyo na may torque wrench sa isang cross-pattern, stepwise uniform preload. Ang mga bolt ay dapat na muling higpitan pagkatapos ng 24 na oras ng paunang operasyon.
Q: Paano ang corrosion resistance ng steel flat flanges?
A: Sa isang 5,000m deep-sea environment, ayon sa ASTM G111-97 standard testing, ang 30-year equivalent corrosion rate ay 0.03mm/year lang. Batay sa kalkulasyong ito, ang lalim ng kaagnasan pagkatapos ng 50 taon ng deep-sea service ay hindi lalampas sa 0.05mm, na mas mababa kaysa sa design corrosion allowance ng flange (karaniwang 3mm). Ang pagganap na ito ay nauugnay sa siksik na layer ng ibabaw ng gradient quenched high-carbon steel at opsyonal na surface anti-corrosion coatings (tulad ng hot-dip galvanizing, epoxy coating).
Q: Ano ang proseso ng supply para sa produkto ng Longan?
A: Matatagpuan ang Longan sa Longwan, Wenzhou, na ginagamit ang bentahe ng hilaw na materyal ng Tsingshan Holding Group at ang sarili nitong kakayahan sa pag-forging at machining upang bumuo ng isang kumpletong sistema ng produksyon. Ang mga karaniwang laki ng mga produkto ay nasa stock at maaaring ipadala sa loob ng 3 araw ng trabaho; Ang mga custom na produkto ay may lead time na karaniwang 15-30 araw depende sa pagiging kumplikado. Ang mga internasyonal na mamimili ay maaaring magpadala ng mga kinakailangan sa laki sa sales@longanflanges.com para makakuha ng mga libreng sample (sample fee refundable) at propesyonal na payo mula sa manufacturing team. Sinusuportahan ng kumpanya ang pagpapasadya ng laki, pribadong label, at maramihang produksyon, na tumutulong sa mga mamimili na bawasan ang mga panganib sa pagkuha at kabuuang gastos.
T: Paano mabe-verify ang aktwal na data ng pagganap ng produkto?
A: Tinatanggap ng Longan ang mga customer o third-party na ahensya ng inspeksyon upang saksihan ang mga pagsubok sa pagganap sa pabrika. Ang pabrika ay nilagyan ng 3000-toneladang pressure testing machine, isang cyclic fatigue test bench, isang -80°C low-temperature impact tester, at isang deep-sea high-pressure corrosion simulation chamber. Maaaring humiling ang mga customer ng burst pressure test, cyclic fatigue test, o extreme environment test sa mga sample; Ang mga ulat sa pagsusulit ay inilabas ng isang panloob na laboratoryo na may mga kwalipikasyon sa CNAS.
