Sa isang semiconductor fabrication facility, ang kadalisayan ng mga gas at kemikal na ginagamit sa proseso ng pagmamanupaktura ay sinusukat sa mga bahagi kada trilyon. Ang isang maliit na butil ng alikabok, isang bakas ng kahalumigmigan, o isang mikroskopikong pagtagas ay maaaring makasira sa isang buong batch ng mga wafer. Ang mga piping system na nagdadala ng mga ultra-pure na gas at kemikal na ito ay kabilang sa mga pinaka-hinihingi sa anumang industriya. Ang bawat bahagi—bawat balbula, bawat kabit, bawat flange—ay dapat matugunan ang mga eksaktong pamantayan para sa kalinisan, kadalisayan ng materyal, at higpit ng pagtagas. Ang Threaded Flange ay isa sa mga kritikal na bahagi sa mga linyang ito na may mataas na kadalisayan. Nagbibigay ito ng paraan ng pagkonekta ng mga tubo, balbula, at kagamitan habang pinapanatili ang integridad ng napakalinis na kapaligiran.
Ang tanong kung paano nagsisilbi ang isang Threaded Flange ng mga semiconductor na high-purity na linya ay isang tanong ng disenyo, materyal, at katumpakan ng pagmamanupaktura. Ang flange ay dapat gawin mula sa high-purity na hindi kinakalawang na asero, karaniwang 316L o 316L VAR, na lumalaban sa kaagnasan at pinapaliit ang outgassing. Dapat itong magkaroon ng isang makinis, passive surface finish na pumipigil sa particle adhesion at nagtataguyod ng pagiging malinis. Ito ay dapat na makina sa tumpak na mga pagpapaubaya upang matiyak ang isang tumagas na selyo. At ito ay dapat na lubusan na malinis at nakabalot upang maiwasan ang kontaminasyon sa panahon ng pag-install. Susuriin ng artikulong ito ang papel ng Threaded Flange sa mga linya ng semiconductor na may mataas na kadalisayan, na sumasaklaw sa mga kinakailangan sa materyal, mga tampok ng disenyo, mga proseso ng pagmamanupaktura, at mga hakbang sa pagkontrol sa kalidad na tumitiyak sa pagganap. Magbibigay din kami ng mga detalyadong detalye para sa amingMga may sinulid na Flangemula sa aming pabrika sa Wenzhou Longan Flange Co., Ltd.

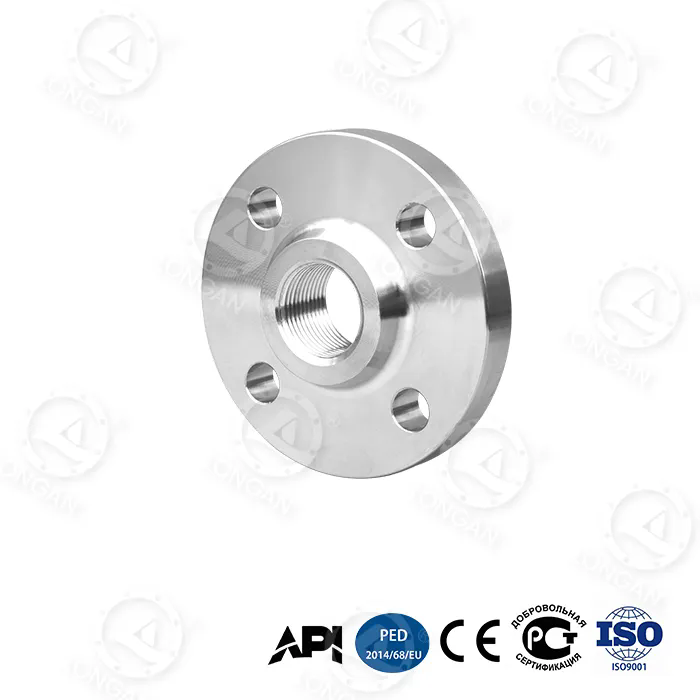

Ang Threaded Flange ay isang uri ng flange na nakakabit sa isang pipe sa pamamagitan ng isang sinulid na koneksyon. Ang flange ay may sinulid na butas na tumutugma sa mga panlabas na sinulid sa dulo ng tubo. Ang flange ay naka-screw papunta sa pipe at pagkatapos ay karaniwang sini-secure gamit ang isang seal weld o isang back weld upang maiwasan ang pagtagas at upang magbigay ng integridad ng istruktura. Ang mga sinulid na flanges ay ginagamit sa iba't ibang mga sistema ng piping, ngunit ang mga ito ay partikular na mahalaga sa mga pasilidad ng semiconductor dahil nagbibigay-daan ang mga ito para sa madaling pag-assemble at pag-disassembly sa mga masikip na espasyo. Hindi tulad ng welded flanges, na nangangailangan ng welding equipment at skilled welders, threaded flanges ay maaaring i-install gamit ang mga simpleng tool. Ginagawa nitong perpekto ang mga ito para sa mga aplikasyon kung saan limitado ang espasyo o kung saan maaaring kailanganin na baguhin ang sistema ng piping. Ang talahanayan sa ibaba ay nagbubuod sa mga karaniwang aplikasyon ng sinulid na flanges sa mga pasilidad ng semiconductor.
| Aplikasyon | Paglalarawan | Mga Pangunahing Kinakailangan |
| Maramihang Paghahatid ng Gas | Transport ng nitrogen, argon, hydrogen, at oxygen | Mataas na kadalisayan, leak-tightness |
| Mga Espesyal na Linya ng Gas | Transport ng silane, ammonia, at iba pang mga proseso ng gas | paglaban sa kaagnasan, kalinisan |
| Paghahatid ng Kemikal | Transport ng mga acid, base, at solvents | Pagkatugma sa kemikal, mataas na kadalisayan |
| Mga Linya ng Tambutso | Paghahatid ng mga basurang gas mula sa mga tool sa proseso | Corrosion resistance, leak-tightness |
| Mga Linya ng Paglamig ng Tubig | Transport ng cooling water para sa kagamitan | Corrosion resistance, pagiging maaasahan |
SaWenzhou Longan Flange Co., Ltd., ang aming pabrika ay dalubhasa sa paggawa ng high-purity Threaded Flanges para sa industriya ng semiconductor. Mayroon kaming malawak na karanasan sa paggawa ng mga flanges na nakakatugon sa mahigpit na mga kinakailangan ng hinihinging merkado na ito. Ang aming koponan sa engineering ay malapit na nakikipagtulungan sa aming mga customer upang maunawaan ang kanilang mga partikular na kinakailangan at upang maibigay ang pinakamainam na solusyon sa flange.
Ang kadalisayan ng materyal na ginamit sa isang Threaded Flange ay kritikal para sa pagpapanatili ng kadalisayan ng gas o kemikal na dumadaloy sa linya. Kahit na ang mga bakas na dami ng mga dumi sa metal ay maaaring tumagas sa daloy ng proseso, na nakakahawa sa produkto at nakakabawas ng ani. Ang pinakakaraniwang materyal para sa high-purity semiconductor flanges ay 316L stainless steel, na naglalaman ng mababang carbon at molybdenum para sa pinabuting corrosion resistance. Para sa mas mataas na mga kinakailangan sa kadalisayan, ginagamit ang 316L VAR (vacuum arc remelted) na bakal. Ang VAR steel ay may mas mababang antas ng mga inklusyon at trace elements, na ginagawa itong mas malinis at mas lumalaban sa outgassing. Inihahambing ng talahanayan sa ibaba ang komposisyon at katangian ng karaniwang 316L at 316L VAR na hindi kinakalawang na asero.
| Elemento / Ari-arian | 316L Hindi kinakalawang na asero | 316L VAR Hindi kinakalawang na asero |
| Carbon (C) max | 0.03% | 0.03% |
| Chromium (Cr) | 16 - 18% | 16 - 18% |
| Nikel (Ni) | 10 - 14% | 10 - 14% |
| Molibdenum (Mo) | 2 - 3% | 2 - 3% |
| Mga pagsasama | Mga karaniwang antas | Napakababa |
| Rate ng Outgassing | Pamantayan | Mababa |
| Paglaban sa Kaagnasan | Mabuti | Magaling |
| Gastos | Ibaba | Mas mataas |
Sa aming pabrika, kinukuha namin ang aming mga hilaw na materyales mula sa mga sertipikadong supplier na dalubhasa sa high-purity stainless steel. Bine-verify namin ang komposisyon ng bawat batch ng bakal gamit ang spectroscopic analysis upang matiyak na nakakatugon ito sa aming mga detalye. Gumagawa din kami ng mga karagdagang hakbang sa paglilinis at pagpapatahimik upang alisin ang anumang kontaminasyon sa ibabaw. Ang aming layunin ay magbigay ng Threaded Flanges na kasing dalisay ng mga linyang pinaglilingkuran nila.
Ang surface finish ng isang Threaded Flange ay isang kritikal na salik sa semiconductor high-purity applications. Maaaring bitag ng magaspang na ibabaw ang mga particle, moisture, at microorganism, na maaaring ilabas sa daloy ng proseso. Ang makinis na ibabaw, sa kabilang banda, ay mas madaling linisin at mas malamang na magkaroon ng mga kontaminant. Ang surface finish ay karaniwang sinusukat sa Ra (arithmetic average roughness) o RMS (root mean square roughness). Para sa mga aplikasyon ng semiconductor, ang surface finish ay dapat na Ra 0.4 µm o mas mataas. Para sa mga pinaka-kritikal na aplikasyon, tulad ng mga ultra-high-purity na linya ng gas, maaaring kailanganin ang surface finish na Ra 0.25 µm o mas mahusay. Ang talahanayan sa ibaba ay nagbubuod sa mga kinakailangan sa surface finish para sa iba't ibang mga aplikasyon ng semiconductor.
| Aplikasyon | Surface Finish (Ra) | Paraan ng Paglilinis | Karaniwang Paggamit |
| Pangkalahatang Mataas na Kadalisayan | 0.4 µm | Mechanical polishing | Bultuhang linya ng gas |
| Napakataas na Kadalisayan | 0.25 µm | Electropolishing | Mga espesyal na linya ng gas |
| Kritikal na Proseso | 0.13 µm | Electropolishing + passivation | Iproseso ang mga linya ng gas |
| Paghahatid ng Kemikal | 0.25 - 0.4 µm | Electropolishing | Mga linya ng acid at solvent |
Sa Wenzhou Longan Flange Co., Ltd., ang aming pabrika ay gumagamit ng mga advanced na pamamaraan ng machining at polishing upang makamit ang kinakailangang surface finish. Gumagamit kami ng CNC lathes na may diamond tooling upang makagawa ng makinis na ibabaw sa flange face at bore. Para sa mas mataas na mga kinakailangan sa kadalisayan, nag-aalok kami ng electropolishing, na nag-aalis ng isang manipis na layer ng materyal mula sa ibabaw at gumagawa ng isang tulad-salamin na pagtatapos. Pinahuhusay din ng electropolishing ang corrosion resistance ng hindi kinakalawang na asero sa pamamagitan ng pagpapayaman sa nilalaman ng chromium sa ibabaw. Ang aming quality control team ay sumusukat sa surface finish ng bawat flange gamit ang isang profilometer upang matiyak na ito ay nakakatugon sa mga tinukoy na kinakailangan.
Ang isang leak-tight seal ay mahalaga para sa anumang bahagi sa isang semiconductor high-purity line. Kahit na ang isang mikroskopikong pagtagas ay maaaring payagan ang kahalumigmigan o oxygen na makapasok sa system, na nakakahawa sa proseso ng gas at nakakabawas ng ani. Ang Threaded Flange ay dapat na idinisenyo upang magbigay ng maaasahang seal sa ilalim ng operating pressure at temperatura ng system. Ang mga pangunahing tampok ng disenyo na nagsisiguro ng isang leak-tight seal ay ang flange face na disenyo, ang gasket, at ang thread na disenyo. Ang flange na mukha ay karaniwang nakataas na mukha o isang patag na mukha na may concentric groove. Ang gasket ay karaniwang isang metal o elastomer na singsing na naka-compress sa pagitan ng mga flange na mukha. Ang disenyo ng thread ay karaniwang isang tapered o parallel na thread na nagbibigay ng mahigpit na pagkakaakma sa pagitan ng flange at ng pipe. Ang talahanayan sa ibaba ay nagbubuod sa mga tampok ng disenyo at kanilang mga pag-andar.
| Tampok ng Disenyo | Function | Karaniwang Pagtutukoy |
| Flange Mukha | Nagbibigay ng sealing surface | Nakataas ang mukha, flat face, o grooved |
| Gasket | Naka-compress sa pagitan ng mga mukha upang ma-seal | Metal o elastomer ring |
| Thread | Ikinokonekta ang flange sa pipe | NPT, BSPT, o metric parallel |
| Seal Weld | Nagbibigay ng pangunahing selyo at integridad ng istruktura | Buong penetration weld |
| Mga Butas ng Bolt | I-compress ang gasket | Tumpak na espasyo at diameter |
Sa aming pabrika, idinisenyo namin ang aming Threaded Flanges upang magbigay ng leak-tight seal sa pinaka-hinihingi na mga aplikasyon ng semiconductor. Gumagamit kami ng precision machining upang matiyak na ang flange face ay flat at parallel, at ang mga bolt hole ay wastong nakaposisyon. Nag-aalok din kami ng isang hanay ng mga opsyon sa gasket upang umangkop sa iba't ibang mga kinakailangan sa proseso. Sinusuri ng aming quality control team ang pressure sa bawat flange assembly para i-verify ang leak-tightness nito bago ito ipadala.
Ang paglilinis at pag-iimpake ng isang Threaded Flange para sa paggamit ng semiconductor ay kasinghalaga ng disenyo at pagmamanupaktura. Ang isang flange na perpektong ginawa ay maaari pa ring mahawahan ang linya ng proseso kung hindi ito maayos na nililinis at nakabalot. Ang proseso ng paglilinis para sa semiconductor-grade flanges ay karaniwang nagsasangkot ng ilang mga hakbang: degreasing, pag-aatsara, pag-passivation, at pagbabanlaw ng napakalinis na tubig. Ang pag-degreasing ay nag-aalis ng mga langis at grasa mula sa mga operasyon ng machining. Inaalis ng pag-aatsara ang mga layer ng scale at oxide. Pinahuhusay ng passivation ang layer ng chromium oxide sa ibabaw, na nagpapabuti sa resistensya ng kaagnasan. Ang pagbanlaw ng napakalinis na tubig ay nag-aalis ng anumang natitirang mga kontaminante. Ang nalinis na flange ay pagkatapos ay tuyo at nakabalot sa isang malinis na kapaligiran. Ang talahanayan sa ibaba ay nagbubuod sa proseso ng paglilinis at pag-iimpake.
| Hakbang | Layunin | Karaniwang Paraan |
| Degreasing | Alisin ang mga langis at grasa | Paglilinis ng solvent o alkalina |
| Pag-aatsara | Alisin ang scale at oxide | Acid bath (nitric + hydrofluoric) |
| Kawalang-sigla | Pagandahin ang chromium oxide layer | Nitric acid paliguan |
| Nagbanlaw | Alisin ang mga residue ng acid | Napakadalisay na tubig (18 MΩ·cm) |
| pagpapatuyo | Alisin ang moisture | Nitrogen blow dry o vacuum dry |
| Packaging | Pigilan ang kontaminasyon sa panahon ng transportasyon | Cleanroom bagging (Class 100 o mas mataas) |
Sa Wenzhou Longan Flange Co., Ltd., ang aming pabrika ay may nakalaang malinis na silid para sa panghuling paglilinis at pag-iimpake ng aming semiconductor-grade na Threaded Flanges. Gumagamit kami ng ultra-pure water na may resistivity na 18 MΩ·cm para matiyak na walang ionic contaminants ang mananatili sa ibabaw. Nagsasagawa rin kami ng mga bilang ng particle sa huling produkto upang ma-verify na natutugunan nito ang mga kinakailangan sa kalinisan ng aming mga customer. Ang aming packaging ay idinisenyo upang maiwasan ang kontaminasyon sa panahon ng transportasyon at pag-iimbak, at maaari itong buksan sa isang malinis na kapaligiran na walang mga particle.
Kasama sa mga pangunahing detalye para sa mga semiconductor-grade na Threaded Flanges ang laki, ang pressure rating, ang materyal, ang surface finish, ang uri ng thread, at ang antas ng kalinisan. Ang talahanayan sa ibaba ay nagbibigay ng buod ng mga tipikal na detalye para sa aming semiconductor-grade na Threaded Flanges.
| Pagtutukoy | Saklaw | Mga Tala |
| Sukat | 1/4" - 4" | Available ang mga sukat ng panukat |
| Rating ng Presyon | Class 150 - Class 600 | Available ang mas matataas na rating |
| materyal | 316L, 316L VAR | Na-certify sa ASTM A182 |
| Ibabaw ng Tapos | Ra 0.4 µm - 0.13 µm | Electropolish para sa mga kritikal na aplikasyon |
| Uri ng Thread | NPT, BSPT, Sukatan | Napili batay sa sistema ng tubo |
| Antas ng Kalinisan | Class 100 cleanroom | Na-verify ang bilang ng particle |
| Packaging | Cleanroom bag | Naka-double-bagged para sa proteksyon |
| Mga Sertipikasyon | Sertipiko ng materyal, sertipiko ng kalinisan | Traceability sa numero ng init |
Sa aming pabrika, ginagawa namin ang aming Threaded Flanges upang matugunan ang mga pagtutukoy na ito at higit pa. Maaari naming i-customize ang laki, materyal, surface finish, at uri ng thread upang umangkop sa iyong mga partikular na pangangailangan. Kasama sa aming sistema ng pagkontrol sa kalidad ang dimensional na inspeksyon, sertipikasyon ng materyal, pagsukat sa surface finish, at pag-verify sa kalinisan upang matiyak na nakakatugon ang bawat flange sa aming matataas na pamantayan.
Tanong 1: Ano ang pagkakaiba sa pagitan ng isang sinulid na flange at isang welded flange?
Sagot: Ang isang Threaded Flange ay nakakabit sa isang pipe sa pamamagitan ng pag-screw nito sa mga panlabas na thread ng pipe. Ang isang welded flange ay nakakabit sa pamamagitan ng pag-welding nito sa pipe. Ang mga may sinulid na flanges ay mas madaling i-install at alisin, na ginagawa itong perpekto para sa mga application kung saan limitado ang espasyo o kung saan ang piping system ay maaaring kailangang baguhin. Ang mga welded flanges ay nagbibigay ng mas malakas, mas masikip na koneksyon at mas gusto para sa mga application na may mataas na presyon o mataas na temperatura. Sa mga pasilidad ng semiconductor, ang mga sinulid na flanges ay kadalasang ginagamit para sa mas maliliit na linya, habang ang mga welded flanges ay ginagamit para sa mas malaki, mas kritikal na mga linya.
Tanong 2: Bakit mas gusto ang 316L VAR stainless steel para sa mga flanges ng semiconductor?
Sagot: Ang 316L VAR (vacuum arc remelted) na hindi kinakalawang na asero ay ginustong para sa mga flanges ng semiconductor dahil mayroon itong mas mababang antas ng mga inklusyon at trace elements kaysa sa karaniwang 316L na bakal. Ginagawa nitong mas malinis, mas lumalaban sa kaagnasan, at mas madaling ma-outgas. Ang outgassing ay ang paglabas ng mga nakulong na gas mula sa materyal, na maaaring makahawa sa daloy ng proseso. Ginagawa ang VAR steel sa pamamagitan ng pagtunaw ng bakal sa isang vacuum, na nag-aalis ng mga natunaw na gas at pabagu-bago ng isip na mga dumi.
Tanong 3: Ano ang electropolishing at bakit ito mahalaga para sa semiconductor flanges?
Sagot: Ang electropolishing ay isang electrochemical na proseso na nag-aalis ng manipis na layer ng materyal mula sa ibabaw ng isang metal na bahagi. Ito ay ginagamit upang mapabuti ang ibabaw na tapusin, mapahusay ang corrosion resistance, at alisin ang mga contaminants. Para sa mga flanges ng semiconductor, mahalaga ang electropolishing dahil gumagawa ito ng makinis, passive na ibabaw na madaling linisin at lumalaban sa pagdikit ng butil. Binabawasan din ng makinis na ibabaw ang surface area na magagamit para sa outgassing, na nagpapahusay sa kadalisayan ng stream ng proseso.
Tanong 4: Paano ko mabe-verify ang kalinisan ng isang sinulid na flange?
Sagot: Ang kalinisan ng isang Threaded Flange ay maaaring ma-verify sa pamamagitan ng ilang paraan, kabilang ang visual na inspeksyon, pag-aaral ng bilang ng particle, at pagsusuri sa ibabaw. Ang visual na inspeksyon sa ilalim ng mikroskopyo ay maaaring magbunyag ng malalaking particle at mga depekto sa ibabaw. Ang pagsusuri sa bilang ng butil ay nagsasangkot ng pagbanlaw sa flange ng ultra-purong tubig at pagbibilang ng mga particle sa tubig na banlawan. Ang mga diskarte sa pagsusuri sa ibabaw, tulad ng X-ray photoelectron spectroscopy (XPS), ay maaaring makakita ng mga bakas na kontaminant sa ibabaw. Sa Wenzhou Longan Flange Co., Ltd., gumagamit kami ng kumbinasyon ng mga pamamaraang ito para i-verify ang kalinisan ng aming mga flanges.
Tanong 5: Maaari bang gamitin ang mga sinulid na flanges sa mga ultra-high-purity na linya ng gas?
Sagot: Oo, ang mga sinulid na flanges ay maaaring gamitin sa mga ultra-high-purity na linya ng gas, basta't ginawa ang mga ito sa naaangkop na mga detalye. Ang flange ay dapat gawin mula sa high-purity na materyal, tulad ng 316L VAR na hindi kinakalawang na asero, at dapat ay may makinis, electropolish na ibabaw na finish. Ang mga thread ay dapat na tumpak at ang flange na mukha ay dapat na flat at parallel. Ang flange ay dapat ding malinis na mabuti at nakabalot sa isang malinis na silid. Kapag natugunan ang mga kundisyong ito, ang mga sinulid na flanges ay makakapagbigay ng maaasahan, masikip na serbisyo sa mga ultra-high-purity na linya ng gas.
Ang Threaded Flange ay gumaganap ng isang kritikal na papel sa semiconductor high-purity lines. Nagbibigay ito ng maaasahan, masikip na koneksyon na nagpapanatili ng kadalisayan ng mga gas at kemikal na dumadaloy sa system. Ang pagganap nito ay nakasalalay sa materyal, disenyo, katumpakan ng pagmamanupaktura, at kalinisan ng panghuling produkto. Sa Wenzhou Longan Flange Co., Ltd., ang aming pabrika ay may kadalubhasaan at kagamitan para gumawa ng high-purity na Threaded Flanges na nakakatugon sa mga pinaka-hinihingi na kinakailangan ng industriya ng semiconductor. Gumagamit kami ng certified na 316L at 316L VAR na hindi kinakalawang na asero, precision machining, electropolishing, at cleanroom packaging upang matiyak na ang bawat flange na ginagawa namin ay handa nang gamitin sa mga pinakamahalagang aplikasyon.
Gumagawa ka man ng bagong semiconductor fab o nagpapanatili ng isang umiiral na, iniimbitahan ka naming makipag-ugnayan sa amin upang talakayin ang iyong mga kinakailangan sa Threaded Flange. Maaari kaming magbigay ng mga sample, teknikal na data, at mga naka-customize na solusyon. Ang aming pangako sa kalidad at kasiyahan ng customer ay ginawa kaming isang pinagkakatiwalaang kasosyo para sa mga tagagawa ng semiconductor sa buong mundo.
Makipag-ugnayan sa Wenzhou Longan Flange Co., Ltd. ngayonupang talakayin ang iyong high-purity na mga kinakailangan sa Threaded Flange at tuklasin kung paano mapapahusay ng aming mga produkto ang pagiging maaasahan at kadalisayan ng iyong mga linya ng semiconductor.
