Sa isang water treatment plant sa labas ng Shanghai, pinapalitan ng isang maintenance crew ang isang seksyon ng galvanized steel pipe. Ang tubo ay nasa serbisyo nang higit sa isang dekada, at ang galvanized coating ay naprotektahan ito mula sa kaagnasan. Kailangang ikonekta ng crew ang bagong seksyon sa kasalukuyang sistema. Mayroon silang dalawang pagpipilian: hinangin ang koneksyon o gumamit ng sinulid na flange. Ang welding ay mangangailangan ng paggiling palayo sa galvanized coating, na mag-iiwan sa weld zone na mahina sa kaagnasan. Mangangailangan din ito ng mga hot work permit at espesyal na kagamitan. Ang sinulid na flange, sa kabaligtaran, ay maaaring mai-install gamit ang mga simpleng tool sa kamay, nang hindi napinsala ang proteksiyon na patong, at nang hindi nangangailangan ng mainit na trabaho. Ito ang dahilan kung bakit ginusto ng mga galvanized pipe system ang mga sinulid na flanges. Ang pagpili ay hindi lamang tungkol sa kaginhawahan; ito ay tungkol sa pagpapanatili ng integridad ng proteksyon ng kaagnasan at pagtiyak ng pangmatagalang pagiging maaasahan ng buong sistema.
Ang sinulid na flange ay isang uri ng flange na konektado sa tubo sa pamamagitan ng isang screw thread. Ito ay magagamit sa isang hanay ng mga laki at mga rating ng presyon upang umangkop sa iba't ibang mga application. Sa isang galvanized pipe system, angsinulid flangenag-aalok ng ilang mga pakinabang sa iba pang mga uri ng flange, kabilang ang mga weld neck flanges, slip-on flanges, at lap joint flanges. Susuriin ng artikulong ito ang mga teknikal at praktikal na dahilan kung bakit ang mga sinulid na flanges ay ang ginustong pagpipilian para sa mga galvanized pipe system. Sasakupin namin ang epekto ng welding sa mga galvanized coatings, ang kahusayan sa pag-install ng mga sinulid na koneksyon, ang pagganap ng sealing ng mga sinulid na flanges, at ang mga detalye ng materyal na nagtitiyak ng pagiging tugma. Magbibigay din kami ng mga detalyadong detalye ng produkto mula sa aming pabrika sa Wenzhou Longan Flange Co., Ltd.

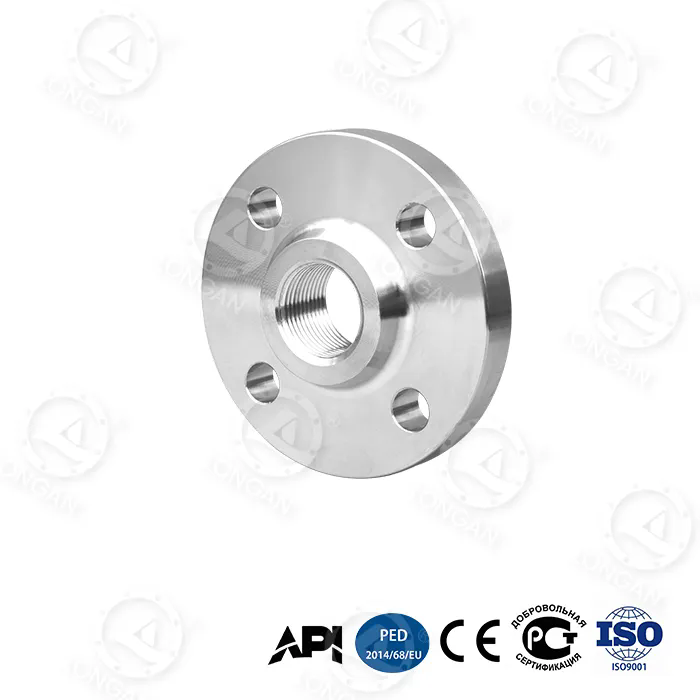

Ang Threaded Flange ay isang uri ng pipe flange na nakakabit sa pipe sa pamamagitan ng screw thread. Ang flange ay may sinulid na butas na tumutugma sa panlabas na sinulid sa dulo ng tubo. Upang i-install ang flange, ang dulo ng pipe ay sinulid, at ang flange ay screwed papunta sa pipe. Ang flange ay pagkatapos ay sinigurado sa lugar na may isang seal weld o isang back-up weld, bagaman sa maraming mga application na may mababang presyon, walang hinang na kinakailangan. Ang sinulid na koneksyon ay nagbibigay ng mekanikal na selyo na may kakayahang makatiis ng mga katamtamang presyon at temperatura. Available ang mga sinulid na flanges sa iba't ibang laki, mula 1/2 pulgada hanggang 24 pulgada, at sa mga klase ng presyon mula 150 hanggang 2500. Karaniwang ginagamit ang mga ito sa paggamot ng tubig, pagproseso ng kemikal, at mga sistema ng tubo sa industriya kung saan ang welding ay hindi praktikal o kanais-nais.
Ang disenyo ng isang Threaded Flange ay simple ngunit epektibo. Ang flange face ay karaniwang nakataas o flat, depende sa mating flange. Ang sinulid na butas ay ginagawang makina sa isang tumpak na pagpapaubaya upang matiyak ang tamang pagkakasya sa thread ng tubo. Ang flange ay karaniwang gawa sa forged steel, cast steel, o stainless steel, depende sa application. Sa isang galvanized pipe system, ang Threaded Flange ay galvanized din upang tumugma sa pipe at magbigay ng proteksyon sa kaagnasan. Ang talahanayan sa ibaba ay nagbubuod ng mga pangunahing bahagi at ang kanilang mga pag-andar.
| Component | Function |
| Katawan ng flange | Nagbibigay ng koneksyon sa istruktura at ang ibabaw ng isinangkot |
| May sinulid na Bore | Tumutugma sa pipe thread upang lumikha ng mechanical seal |
| Flange Mukha | Nagbibigay ng sealing surface para sa gasket |
| Mga Butas ng Bolt | Payagan ang flange na ma-bolted sa mating flange |
| Galvanized na Patong | Nagbibigay ng proteksyon sa kaagnasan para sa flange at koneksyon |
SaWenzhou Longan Flange Co., Ltd., ang aming pabrika ay gumagawa ng mga Threaded Flanges sa isang hanay ng mga laki, rating ng presyon, at mga materyales. Nag-aalok kami ng mga galvanized threaded flanges na partikular na idinisenyo para gamitin sa mga galvanized pipe system. Ang aming mga flanges ay ginawa sa mga internasyonal na pamantayan, kabilang ang ANSI B16.5, DIN, at JIS, na tinitiyak ang pagiging tugma sa isang malawak na hanay ng mga tubo at mga kabit.
Ang galvanized pipe ay steel pipe na pinahiran ng isang layer ng zinc upang maprotektahan ito mula sa kaagnasan. Ang zinc coating ay nagsisilbing sacrificial anode, ibig sabihin, ito ay mas gustong mag-corrode sa bakal, na nagpoprotekta sa bakal mula sa kalawang. Ang proteksyon na ito ay epektibo hangga't ang zinc coating ay nananatiling buo. Kapag hinangin ang tubo, sinusunog ng init ng proseso ng hinang ang zinc coating sa lugar na apektado ng init. Ito ay nag-iiwan sa pinagbabatayan na bakal na nakalantad at madaling kapitan ng kaagnasan. Bilang karagdagan, ang proseso ng hinang ay maaaring makagawa ng mga nakakalason na usok mula sa singaw na zinc, na maaaring mapanganib sa welder. Ang talahanayan sa ibaba ay nagbubuod sa mga epekto ng hinang sa galvanized pipe.
| Epekto | Bunga |
| Nasunog ang zinc coating | Ang nakalantad na bakal ay mahina sa kaagnasan |
| Zone na apektado ng init | Nabawasan ang mga mekanikal na katangian sa lugar ng hinang |
| Mga nakakalason na usok | Panganib sa kalusugan para sa mga welder; nangangailangan ng bentilasyon at PPE |
| Kailangan para sa muling patong | Karagdagang paggawa at mga materyales upang maibalik ang proteksyon ng kaagnasan |
| Permiso sa mainit na trabaho | Mga karagdagang pamamaraan sa kaligtasan at downtime |
Ang mga epektong ito ay gumagawa ng hinang na isang hindi kanais-nais na opsyon para sa pagkonekta ng galvanized pipe. Ang alternatibo ay ang paggamit ng mekanikal na koneksyon na hindi nangangailangan ng init. Ang Threaded Flange ay isa sa gayong koneksyon. Sa pamamagitan ng pag-screwing sa flange papunta sa sinulid na dulo ng tubo, ang zinc coating ay napanatili, at ang proteksyon ng kaagnasan ng system ay nananatiling buo. Sa aming pabrika, naiintindihan namin ang kahalagahan ng pagpapanatili ng galvanized coating. Ang aming Threaded Flanges ay idinisenyo upang magbigay ng maaasahang mekanikal na koneksyon nang hindi nakompromiso ang integridad ng pipe.
Ang pag-install ng isang Threaded Flange ay isang simpleng mekanikal na proseso na hindi nagsasangkot ng init. Sinulid ang dulo ng tubo gamit ang pipe threading machine o hand threader. Ang proseso ng threading ay nag-aalis ng isang maliit na halaga ng materyal mula sa dulo ng pipe, ngunit ang zinc coating sa natitirang bahagi ng pipe ay nananatiling buo. Ang flange ay pagkatapos ay screwed papunta sa sinulid pipe dulo. Ang mga thread ay nakikipag-ugnayan upang lumikha ng isang mekanikal na selyo. Sa ilang mga kaso, ang isang thread sealant o tape ay inilalapat sa mga thread upang mapahusay ang selyo. Ang flange ay pagkatapos ay bolted sa mating flange, pagkumpleto ng koneksyon. Maaaring kumpletuhin ang buong proseso gamit ang mga simpleng tool sa kamay, nang hindi nangangailangan ng mga hot work permit o espesyal na kagamitan sa welding. Ang talahanayan sa ibaba ay nagbubuod sa mga hakbang ng pag-install ng Threaded Flange.
| Hakbang | Aksyon | Kagamitan |
| 1 | Gupitin ang tubo sa haba | Pipe cutter o lagari |
| 2 | I-thread ang dulo ng tubo | Pipe threading machine o hand threader |
| 3 | Linisin ang mga sinulid | Wire brush o tela |
| 4 | Maglagay ng thread sealant | PTFE tape o pipe dope |
| 5 | I-screw ang flange sa pipe | Pipe wrench |
| 6 | Higpitan ang flange | Pipe wrench |
| 7 | I-bolt ang flange sa mating flange | Wrench o impact wrench |
Mabilis, malinis, at ligtas ang proseso ng pag-install. Maaari itong isagawa sa mga lugar kung saan ang mainit na trabaho ay hindi pinahihintulutan, tulad ng sa mga sumasabog na kapaligiran o sa mga nakakulong na espasyo. Tinatanggal din nito ang pangangailangan para sa muling patong ng weld zone, na nakakatipid ng oras at materyales. Sa aming factory, nagbibigay kami ng mga detalyadong tagubilin sa pag-install gamit ang aming Threaded Flanges, at available ang aming technical team na tumulong sa anumang mga katanungan.
Ang pagganap ng sealing ng isang Threaded Flange ay nakadepende sa kalidad ng thread engagement at sa paggamit ng angkop na thread sealant. Kapag maayos na naka-install, ang isang sinulid na koneksyon ay maaaring magbigay ng isang leak-tight seal para sa katamtamang presyon at temperatura. Ang pressure rating ng isang Threaded Flange ay tinutukoy ng disenyo, materyal, at laki nito. Ang mga karaniwang sinulid na flanges ay magagamit sa mga klase ng presyon mula 150 hanggang 2500. Ang talahanayan sa ibaba ay nagbubuod sa karaniwang mga rating ng presyon at temperatura para sa aming mga Threaded Flanges.
| Klase ng Presyon | Pinakamataas na Presyon (bar) | Pinakamataas na Temperatura (°C) | Karaniwang Aplikasyon |
| Klase 150 | 20 | 200 | Mababang presyon ng tubig, HVAC |
| Klase 300 | 50 | 200 | Katamtamang presyon ng tubig, proseso ng piping |
| Klase 600 | 100 | 200 | Mataas na presyon ng tubig, mga sistemang pang-industriya |
| Klase 900 | 150 | 200 | Mataas na presyon ng mga pang-industriyang aplikasyon |
| Klase 1500 | 250 | 200 | Napakataas na presyon ng mga aplikasyon |
| Klase 2500 | 420 | 200 | Mga aplikasyon ng matinding presyon |
Mahalagang tandaan na ang rating ng presyon ng isang sinulid na koneksyon ay karaniwang mas mababa kaysa sa isang welded na koneksyon ng parehong laki at klase. Ito ay dahil binabawasan ng mga thread ang kapal ng pader ng tubo at lumikha ng konsentrasyon ng stress. Para sa kadahilanang ito, ang mga sinulid na flanges ay karaniwang ginagamit sa mas mababang presyon ng mga aplikasyon o kung saan ang kapal ng pader ng tubo ay sapat upang mapaunlakan ang mga sinulid. Sa isang galvanized pipe system, ang pressure rating ng sinulid na flange ay dapat na tumugma sa pressure rating ng pipe at ng system. Sa aming pabrika, maaari kaming tumulong sa pagpili ng naaangkop na klase ng presyon para sa iyong aplikasyon.
Ang materyal ng Threaded Flange ay dapat na tugma sa materyal ng tubo at sa likidong dinadala. Para sa mga galvanized pipe system, ang flange ay karaniwang gawa sa galvanized steel, na tumutugma sa pipe at nagbibigay ng parehong antas ng proteksyon ng kaagnasan. Ang flange ay maaari ding gawin mula sa hindi kinakalawang na asero o iba pang mga materyales kung kinakailangan. Kasama sa mga detalye para sa isang Threaded Flange ang laki, klase ng presyon, materyal, uri ng thread, at uri ng flange face. Ang talahanayan sa ibaba ay nagbubuod sa mga pangunahing detalye para sa aming galvanized Threaded Flanges.
| Pagtutukoy | Mga pagpipilian |
| Sukat | 1/2" hanggang 24" (DN15 hanggang DN600) |
| Klase ng Presyon | 150, 300, 600, 900, 1500, 2500 |
| materyal | Galvanized Carbon Steel, Hindi kinakalawang na Asero, Malagkit na Bakal |
| Uri ng Thread | NPT, BSPT, BSPP, Sukatan |
| Flange Mukha | Nakataas na Mukha (RF), Flat Face (FF), Ring Joint (RTJ) |
| Pamantayan | ANSI B16.5, DIN, JIS, EN 1092-1 |
| Patong | Hot-Dip Galvanized, Electro-Galvanized |
Sa Wenzhou Longan Flange Co., Ltd., ang aming pabrika ay gumagawa ng Threaded Flanges upang matugunan ang mga detalyeng ito at higit pa. Maaari naming i-customize ang flange upang umangkop sa mga partikular na kinakailangan ng proyekto, kabilang ang mga espesyal na laki, mga espesyal na materyales, at mga espesyal na uri ng thread. Kasama sa aming proseso ng pagkontrol sa kalidad ang dimensional na inspeksyon, pagsukat ng thread, at pagsubok ng presyon upang matiyak na ang bawat flange ay nakakatugon sa mga kinakailangang pamantayan.
Kapag pumipili ng flange para sa isang galvanized pipe system, ang mga inhinyero ay may ilang mga opsyon, kabilang ang weld neck flanges, slip-on flanges, lap joint flanges, at threaded flanges. Ang bawat uri ay may sariling mga pakinabang at disadvantages. Inihahambing ng talahanayan sa ibaba ang mga pangunahing katangian ng mga uri ng flange na ito.
| Uri ng Flange | Paraan ng Pag-install | Pinapanatili ang Galvanized Coating | Rating ng Presyon | Gastos |
| May sinulid na Flange | Naka-screw sa sinulid na tubo | Oo | Katamtaman | Mababang-Katamtaman |
| Weld Neck Flange | Hinangin sa tubo | Hindi (nasira ang coating) | Mataas | Katamtaman-Mataas |
| Slip-On Flange | Dumulas sa tubo at hinangin | Hindi (nasira ang coating) | Katamtaman | Mababang-Katamtaman |
| Lap Joint Flange | Ginamit sa dulo ng stub; walang hinang sa tubo | Oo (kung ang dulo ng stub ay yero) | Katamtaman | Katamtaman |
Tulad ng ipinapakita ng talahanayan, ang Threaded Flange ay ang tanging uri na nagpapanatili ng galvanized coating nang hindi nangangailangan ng karagdagang mga bahagi o pamamaraan. Ang Lap Joint Flange ay maaari ding mapanatili ang patong kung ang isang galvanized stub dulo ay ginagamit, ngunit nangangailangan ito ng higit pang mga bahagi at mas mahal. Ang Weld Neck at Slip-On flanges ay nangangailangan ng welding, na nakakasira sa coating at nangangailangan ng muling patong. Para sa mga kadahilanang ito, ang Threaded Flange ay ang ginustong pagpipilian para sa galvanized pipe system.
Tanong 1: Ano ang pinakamataas na rating ng presyon para sa isang Threaded Flange sa isang galvanized pipe system?
Sagot: Ang mga Threaded Flanges ay magagamit sa mga klase ng presyon hanggang sa 2500. Gayunpaman, ang pinakamataas na rating ng presyon para sa isang sinulid na koneksyon ay karaniwang mas mababa kaysa sa isang welded na koneksyon na may parehong laki at klase. Ito ay dahil binabawasan ng mga thread ang kapal ng pader ng tubo at lumikha ng konsentrasyon ng stress. Para sa karamihan ng mga galvanized pipe system, ang Class 150 o Class 300 flanges ay sapat. Sa Wenzhou Longan Flange Co., Ltd., maaari kaming tumulong sa pagpili ng naaangkop na klase ng presyon para sa iyong aplikasyon.
Tanong 2: Maaari bang gamitin ang isang Threaded Flange sa isang application na may mataas na temperatura?
Sagot: Maaaring gamitin ang mga Threaded Flanges sa mga application na may mataas na temperatura, ngunit ang rating ng temperatura ay depende sa materyal ng flange at gasket. Ang mga karaniwang galvanized carbon steel flanges ay angkop para sa mga temperatura hanggang 200°C. Para sa mas mataas na temperatura, maaaring kailanganin ang hindi kinakalawang na asero o alloy steel flanges. Mahalagang pumili ng flange at gasket na na-rate para sa operating temperature ng system.
Tanong 3: Anong uri ng thread sealant ang dapat gamitin sa isang Threaded Flange?
Sagot: Ang PTFE tape o pipe dope ay karaniwang ginagamit bilang thread sealant para sa Threaded Flanges. Ang PTFE tape ay madaling ilapat at nagbibigay ng isang mahusay na selyo para sa tubig at maraming iba pang mga likido. Ang pipe dope ay isang paste na inilalapat sa mga thread at nagbibigay ng mas matatag na selyo para sa mas mataas na presyon. Ang pagpili ay depende sa aplikasyon at sa likidong inihahatid. Palaging sundin ang mga rekomendasyon ng tagagawa para sa sealant.
Tanong 4: Paano ko masisiguro ang walang leak na koneksyon sa isang Threaded Flange?
Sagot: Upang matiyak na walang leak-free na koneksyon, sundin ang mga hakbang na ito: linisin nang maigi ang mga thread, ilapat ang thread sealant nang pantay-pantay, i-screw ang flange sa pipe nang mahigpit, pagkatapos ay higpitan gamit ang pipe wrench. Huwag masyadong higpitan, dahil maaari itong makapinsala sa mga sinulid o pumutok sa flange. Gumamit ng naka-calibrate na torque wrench kung magagamit. Panghuli, i-bolt ang flange sa mating flange, higpitan ang mga bolts sa isang pattern ng bituin upang matiyak ang pantay na presyon sa gasket. Nagbibigay ang aming pabrika ng mga detalyadong tagubilin sa pag-install gamit ang aming Threaded Flanges.
Tanong 5: Ang mga galvanized Threaded Flanges ba ay angkop para sa mga sistema ng tubig na maiinom?
Sagot: Oo, ang mga galvanized Threaded Flanges ay angkop para sa mga maiinom na sistema ng tubig, sa kondisyon na ang galvanizing ay ginagawa sa isang pamantayan na naaprubahan para sa maiinom na tubig na kontak. Ang zinc coating ay hindi gumagalaw at hindi naglalabas ng mga nakakapinsalang sangkap sa tubig. Sa aming pabrika, gumagamit kami ng hot-dip galvanizing na nakakatugon sa mga kinakailangan ng ASTM A153 at iba pang nauugnay na mga pamantayan para sa mga aplikasyon ng maiinom na tubig.
Mas gusto ng mga galvanized pipe system ang Threaded Flanges dahil nag-aalok ang mga ito ng kumbinasyon ng kahusayan sa pag-install, proteksyon ng kaagnasan, at integridad ng koneksyon na walang ibang uri ng flange ang maaaring tumugma. Ang sinulid na koneksyon ay nag-aalis ng pangangailangan para sa hinang, na makakasira sa galvanized coating at ilantad ang tubo sa kaagnasan. Nagbibigay-daan ito para sa mabilis, malinis, at ligtas na pag-install nang walang hot work permit o espesyal na kagamitan. Pinapanatili nito ang zinc coating, tinitiyak na ang proteksyon ng kaagnasan ng buong sistema ay nananatiling buo. At nagbibigay ito ng maaasahang, masikip na selyo para sa katamtamang mga presyon at temperatura. Sa Wenzhou Longan Flange Co., Ltd., ang aming pabrika ay gumagawa ng mataas na kalidad na Threaded Flanges na partikular na idinisenyo para sa mga galvanized pipe system. Gumagamit lamang kami ng pinakamahusay na mga materyales at sumusunod sa mahigpit na mga pamamaraan sa pagkontrol sa kalidad upang matiyak na ang bawat flange ay nakakatugon sa pinakamataas na pamantayan ng pagganap at pagiging maaasahan.
Nagdidisenyo ka man ng bagong galvanized pipe system o nagpapanatili ng umiiral na, iniimbitahan ka naming makipag-ugnayan sa aming technical team para talakayin ang iyong mga kinakailangan. Maaari kaming magbigay ng mga detalyadong detalye ng produkto, tulong sa pagpili ng materyal, at suporta sa aplikasyon. Ang aming pangako sa kalidad at kasiyahan ng customer ay ginawa kaming isang pinagkakatiwalaang kasosyo para sa paggamot ng tubig, industriyal, at komersyal na mga proyekto ng piping sa buong mundo.
Makipag-ugnayan sa Wenzhou Longan Flange Co., Ltd. ngayonupang talakayin ang iyong mga kinakailangan sa Threaded Flange at tuklasin kung paano mapapabuti ng aming mga flanges ang pagiging maaasahan at kahusayan ng iyong galvanized pipe system.
