A socket flangeay isang kritikal na bahagi ng piping na idinisenyo para sa mga sistemang maliit ang diameter, mataas na presyon, at mataas na temperatura. Sa malalim na gabay na ito, ipinapaliwanag namin kung ano ang socket flange, kung paano ito gumagana, ang mga bentahe sa istruktura, mga pamantayang sukat, mga opsyon sa materyal, at kung bakit ito ay nananatiling isang ginustong solusyon sa mga industriyang kritikal sa kaligtasan tulad ng langis at gas, pagproseso ng kemikal, at pagbuo ng kuryente. Pagguhit mula sa mga tunay na kasanayan sa engineering at kadalubhasaan sa pagmamanupaktura mula saLongan, nakakatulong ang artikulong ito ang mga inhinyero, mamimili, at tagapamahala ng proyekto ay gumagawa ng matalinong mga desisyon nang may kumpiyansa.

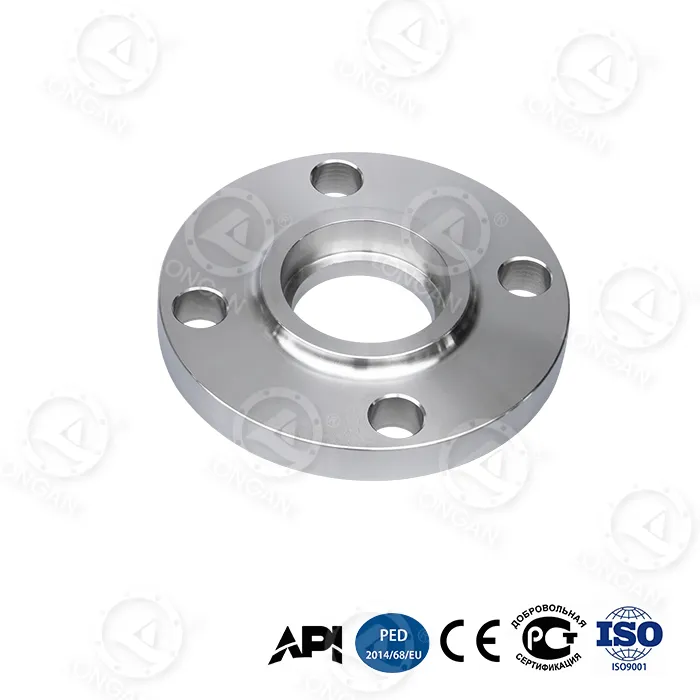

A socket flange, na kilala rin bilang socket weld flange, ay isang uri ng pipe flange na dinisenyo na may recessed socket na nagpapahintulot sa tubo na maipasok bago ilapat ang fillet welding sa paligid ng panlabas na gilid. Hindi tulad ng slip-on flanges, ang pipe hindi dumaan sa flange bore; sa halip, huminto ito sa loob ng socket, na lumilikha ng isang compact at secure na joint.
Pangunahing ginagamit ang mga socket flanges para samaliit na nominal na sukat ng tubo, karaniwang NPS ½″ hanggang 3″, kung saan mataas ang presyon, mataas na temperatura, at mga limitasyon sa espasyo ay nangangailangan ng higit na integridad ng magkasanib na bahagi.
Maaari mong tuklasin ang mga detalyadong detalye ng produkto nang direkta mula saPahina ng pagmamanupaktura ng socket flange ng Longan, na nagbabalangkas ng mga opsyon sa materyal, mga klase ng presyon, at katumpakan ng machining.
Ang prinsipyo ng disenyo sa likod ng socket flange ay simple ngunit epektibo: sa pamamagitan ng paglilimita sa paggalaw ng tubo at pag-concentrate ng weld stress sa labas, pinapaliit nito ang panganib ng mga internal na depekto sa weld.
Ang tubo ay ipinapasok sa socket hanggang umabot ito sa balikat, pagkatapos ay bahagyang hinila pabalik (karaniwang 1.6 mm) upang payagan para sa thermal expansion. Ang isang fillet weld ay inilapat sa labas, na sinisiguro ang tubo nang matatag sa flange body.
Ang disenyong ito ay nag-aalis ng pangangailangan para sa buong penetration butt welds, na binabawasan ang oras ng welding habang pinapanatili ang mekanikal na lakas.
Ang mga socket flanges ay malawakang pinagtibay sa mga high-pressure system dahil sa mga sumusunod na pakinabang:
Kabilang sa mga industriya na lubos na umaasa sa mga socket flanges:
| materyal | Pamantayan | Karaniwang Aplikasyon |
|---|---|---|
| Carbon Steel | ASTM A105 | Pangkalahatang high-pressure na mga pipeline |
| Hindi kinakalawang na asero | ASTM A182 F304/F316 | Mga sistemang kinakaing unti-unti at kalinisan |
| Alloy na Bakal | ASTM A182 F11/F22 | Mga serbisyong may mataas na temperatura |
Nag-aalok ang Longan ng buong materyal na traceability at PMI testing upang matiyak na ang bawat socket flange ay nakakatugon sa mga detalye ng proyekto.
Ang mga socket flanges ay ginawa ayon sa mga pangunahing pandaigdigang pamantayan:
Ang mga klase ng presyon ay karaniwang mula sa Class 150 hanggang Class 2500, na ginagawang angkop ang mga socket flanges para sa matinding mga kondisyon ng operating.
| Uri ng Flange | Lakas | Karaniwang Saklaw ng Sukat | Use Case |
|---|---|---|---|
| Socket Flange | Mataas | Maliit na diameter | High pressure at compact system |
| Slip On Flange | Katamtaman | Malapad | Mababa hanggang katamtamang presyon |
| Weld Neck Flange | Napakataas | Lahat ng laki | Mga kritikal na sistema ng stress |
Sa Longan, ang mga socket flanges ay ginawa gamit ang CNC machining, mahigpit na dimensional na inspeksyon, at ganap na pagsunod sa internasyonal na pamantayan. Ang bawat batch ay sumasailalim sa visual na inspeksyon, mekanikal na pagsubok, at pag-verify ng surface treatment.
Tinitiyak ng disiplinang ito sa pagmamanupaktura na ang bawat socket flange na inihatid ay gumagana nang mapagkakatiwalaan sa mga demanding na kapaligiran.
Oo, kapag maayos na hinangin at na-install, ang mga socket flanges ay gumaganap nang maayos sa ilalim ng mga kondisyon ng cyclic pressure.
Ang mga malalaking diameter ay nagpapataas ng konsentrasyon ng stress at kahirapan sa welding, na ginagawang mas praktikal ang iba pang mga uri ng flange.
Talagang. Ang mga opsyon na hindi kinakalawang na asero at haluang metal ay nagbibigay ng mahusay na paglaban sa kaagnasan.
Ang pagpili ng tamang socket flange ay hindi lamang tungkol sa mga detalye—ito ay tungkol sa pangmatagalang kaligtasan ng system, pagganap, at kahusayan sa gastos. Sa napatunayang karanasan sa pagmamanupaktura at suporta sa pandaigdigang proyekto, handa si Longan na tulungan kang piliin ang pinaka maaasahang solusyon para sa iyong aplikasyon.
Kung nagpaplano ka ng bagong proyekto o nangangailangan ng teknikal na suporta,makipag-ugnayan sa aminngayon para talakayin ang iyong mga kinakailangan sa socket flange sa aming engineering team.
