Malaking laki ng flangesgumaganap ng kritikal na papel sa malalaking diameter at high-pressure na pipeline system na ginagamit sa mga industriya gaya ng langis at gas, power generation, petrochemical processing, at offshore engineering. Ang pagpili ng tamang malaking laki ng flange ay nagsasangkot ng pagsusuri ng maraming mga kadahilanan, kabilang ang uri ng flange, materyal, rating ng presyon, mga pamantayan sa pagmamanupaktura, at mga kondisyon ng pag-install.
Ang malalim na gabay na ito ay nagpapaliwanag kung paano pumili ng tamang malaking laki ng flange para sa iyong pipeline system, na sumasaklaw sa mga teknikal na pagsasaalang-alang, mga pamantayan sa industriya, karaniwang mga aplikasyon, at pinakamahuhusay na kagawian—tumutulong sa mga inhinyero, procurement manager, at may-ari ng proyekto na gumawa ng matalinong mga desisyon.
Talaan ng mga Nilalaman
- Ano ang Malaking Sukat na Flange?
- Mga Application ng Big Size Flange
- Mga Karaniwang Uri ng Malaking Sukat na Flange
- Pagpili ng Materyal para sa Malaking Sukat na Flange
- Mga Mga International Standards and Specifications
- Mga Pangunahing Salik Kapag Pumipili ng Malaking Sukat na Flange
- Paggawa at Kontrol ng Kalidad
- Mga Hamon sa Pag-install at Pinakamahuhusay na Kasanayan
- Malaking Sukat na Flange kumpara sa Karaniwang Flange
- Mga Madalas Itanong

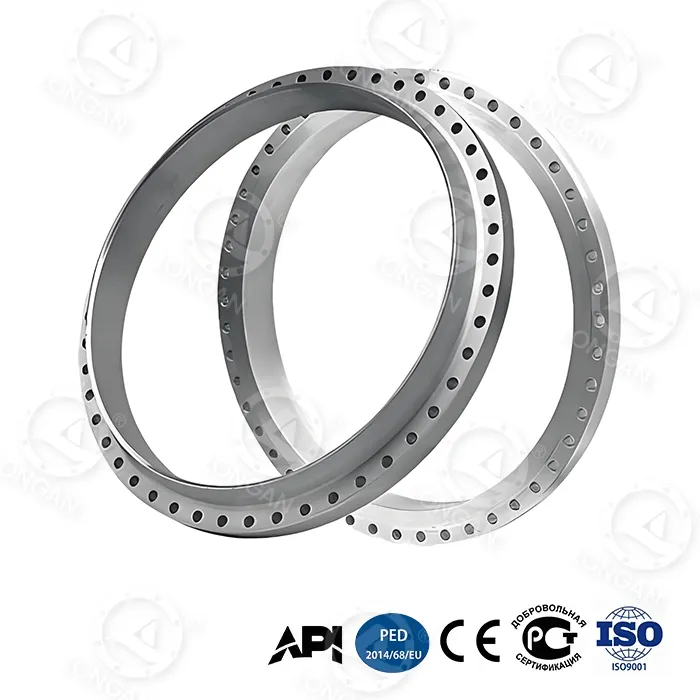

Ano ang Malaking Sukat na Flange?
A malaking laki ng flangekaraniwang tumutukoy sa isang flange na may nominal na diameter na mas malaki kaysa sa DN600 (24 pulgada), bagama't sa maraming mabibigat na proyektong pang-industriya, ang mga flange ay maaaring lumampas sa DN1000, DN2000, o mas malaki pa. Ang mga flanges na ito ay idinisenyo upang ikonekta ang malalaking tubo, balbula, bomba, at mga pressure vessel sa mga demanding na kapaligiran.
Hindi tulad ng mga karaniwang flanges, ang malalaking sukat na flanges ay dapat makatiis:
- Lubhang mataas na panloob na presyon
- Malaking mekanikal na pagkarga
- Thermal expansion at vibration
- Malupit na kemikal o marine na kapaligiran
Mga tagagawa tulad ngLongandalubhasa sa paggawa ng malalaking laki ng flanges na nakakatugon sa mahigpit na dimensional na katumpakan at mga kinakailangan sa pagganap para sa mga pandaigdigang proyekto sa imprastraktura.
Mga Application ng Big Size Flange
Malaking laki ng flanges ay malawakang ginagamit sa mga industriya kung saan ang fluid transport ay nangangailangan ng malaking kapasidad ng daloy at mataas na pagiging maaasahan.
| Industriya | Karaniwang Aplikasyon | Bakit Kailangan ang Malaking Sukat na Flange |
|---|---|---|
| Langis at Gas | Mga pipeline ng paghahatid, mga refinery | Mataas na presyon at malalaking dami ng daloy |
| Power Generation | Mga sistema ng paglamig ng tubig | Patuloy na operasyon at kaligtasan |
| Petrochemical | Proseso ng piping | Ang paglaban at tibay ng kemikal |
| Offshore Engineering | Mga pipeline sa ilalim ng dagat | paglaban at lakas ng kaagnasan |
| Paggamot ng Tubig | Mga pangunahing linya ng paghahatid | Malaking diameter at mahabang buhay ng serbisyo |
Mga Karaniwang Uri ng Malaking Sukat na Flange
Ang pagpili ng tamang uri ng flange ay ang pundasyon ng isang maaasahang sistema ng pipeline.
1. Weld Neck Big Size Flange
- Pinakamahusay para sa mga high-pressure at high-temperature system
- Nagbibigay ng mahusay na pamamahagi ng stress
- Karaniwang ginagamit sa mga pipeline ng langis at gas
2. Slip-On Big Size Flange
- Mas madaling i-align at i-install
- Mas mababang gastos kumpara sa weld neck flanges
- Angkop para sa moderate pressure applications
3. Blind Big Size Flange
- Ginagamit upang isara ang mga dulo ng pipeline
- Nagbibigay-daan sa pagpapalawak sa hinaharap
- Nangangailangan ng mataas na lakas ng materyal dahil sa pagkarga ng presyon
4. Ring Type Joint (RTJ) Flange
- Metal-to-metal sealing
- Tamang-tama para sa matinding presyon at temperatura
- Kadalasang tinukoy sa mga kritikal na sistema
Pagpili ng Materyal para sa Malaking Sukat na Flange
Ang pagpili ng materyal ay direktang nakakaapekto sa pagganap ng flange, habang-buhay, at kaligtasan.
| materyal | Mga Pangunahing Katangian | Mga Karaniwang Aplikasyon |
|---|---|---|
| Carbon Steel | Mataas na lakas, cost-effective | Mga pipeline ng langis at gas |
| Hindi kinakalawang na asero | paglaban sa kaagnasan | Mga sistema ng kemikal at malayo sa pampang |
| Alloy na Bakal | Mataas na pagtutol sa temperatura | Mga power plant |
| Duplex Steel | Napakahusay na lakas at paglaban sa kaagnasan | Mga kapaligiran sa dagat |
Mga karanasang tagagawa tulad ngLongan big size flange suppliersmaaaring magrekomenda ng mga angkop na materyales batay sa mga kondisyon ng proyekto.
Mga Mga International Standards and Specifications
Ang malalaking flanges ay dapat sumunod sa mga kinikilalang internasyonal na pamantayan upang matiyak ang pagiging tugma at kaligtasan.
- ASME B16.5 / ASME B16.47
- EN 1092-1
- Mga Pamantayan ng DIN
- Mga Pamantayan ng BS
- Mga Pamantayan ng GOST
Tinitiyak ng pagsunod sa mga pamantayang ito ang katumpakan ng dimensyon, mga rating ng presyon, at kakayahang masubaybayan ang materyal.
Mga Pangunahing Salik Kapag Pumipili ng Malaking Sukat na Flange
Kapag pumipili ng malaking flange, isaalang-alang ang mga sumusunod na kritikal na salik:
- Nominal na diameter at rating ng presyon
- Temperatura ng pagpapatakbo
- Katamtaman (langis, gas, tubig, kemikal)
- Kapaligiran sa pag-install
- Uri ng flange na nakaharap
- Pangmatagalang mga kinakailangan sa pagpapanatili
Paggawa at Kontrol ng Kalidad
Dahil sa kanilang laki at aplikasyon, ang malalaking sukat na flanges ay nangangailangan ng mga advanced na proseso ng pagmamanupaktura:
- Forging o rolled ring forging
- Precision CNC machining
- Non-destructive testing (UT, MT)
- Dimensional na inspeksyon
- Sertipikasyon ng materyal (EN 10204 3.1 / 3.2)
Ang Longan ay nagpapatupad ng mahigpit na mga pamamaraan ng kontrol sa kalidad upang matiyak na ang bawat malaking flange ay nakakatugon sa mga kinakailangan sa internasyonal na proyekto.
Mga Hamon sa Pag-install at Pinakamahuhusay na Kasanayan
Ang pag-install ng malalaking flanges ay nangangailangan ng maingat na pagpaplano:
- Wastong pagkakahanay upang maiwasan ang pagtagas
- Kinokontrol na pagkakasunud-sunod ng paghigpit ng bolt
- Paggamit ng naaangkop na mga gasket
- Allowance para sa thermal expansion
Malaking Sukat na Flange kumpara sa Karaniwang Flange
| Tampok | Malaking Sukat na Flange | Karaniwang Flange |
|---|---|---|
| diameter | DN600+ | DN15–DN500 |
| Pagiging Kumplikado sa Paggawa | Mataas | Katamtaman |
| Aplikasyon | Mabigat na industriya | Pangkalahatang piping |
Mga Madalas Itanong (FAQ)
Q1: Ano ang itinuturing na malaking flange?
Ang isang malaking flange ay karaniwang tumutukoy sa mga flange na may mga diameter na mas malaki kaysa sa DN600, kadalasang custom-made para sa malalaking pipeline system.
Q2: Ang malalaking laki ba ng flanges ay pasadyang ginawa?
Oo, karamihan sa malalaking laki ng flanges ay ginawa ayon sa mga guhit at pamantayan na partikular sa proyekto.
Q3: Aling mga industriya ang gumagamit ng malalaking flanges ng malalaking sukat?
Oil at gas, power generation, petrochemical, offshore engineering, at mga industriya ng water treatment.
Q4: Paano ko matitiyak ang kalidad ng flange?
Pumili ng mga manufacturer tulad ng Longan na nagbibigay ng ganap na kakayahang masubaybayan ng materyal, mga ulat sa pagsubok, at mga internasyonal na certification.
Ang pagpili ng tamang malaking laki ng flange ay isang madiskarteng desisyon na nakakaapekto sa kaligtasan, kahusayan, at pangmatagalang tagumpay sa pagpapatakbo. Sa pamamagitan ng pakikipagtulungan sa mga nakaranasang tagagawa tulad ngLongan, maaari mong tiyakin ang maaasahang pagganap para sa kahit na ang pinaka-hinihingi na mga sistema ng pipeline.
Kung nagpaplano ka ng malakihang proyektong pang-industriya at kailangan ng ekspertong patnubay o naka-customize na malalaking solusyon sa flange, huwag mag-atubilingmakipag-ugnayan sa aminngayon para talakayin ang iyong mga kinakailangan.
