Ano ang Mga Long Weld Neck Flanges at Bakit Mahalaga ang mga Ito para sa High-Pressure Piping System

Long Weld Neck Flanges (LWN Flanges)ay espesyal na inhinyero na mga bahagi na idinisenyo para sa mataas na presyon, mataas na temperatura, at kritikal na mga sistema ng piping ng serbisyo. Nagtatampok ng pinahabang tapered hub, ang mga flanges na ito ay nagbibigay ng mahusay na pamamahagi ng stress, pinahusay na paglaban sa pagkapagod, at pinahusay na integridad ng istruktura kumpara sa mga karaniwang weld neck flanges. Tinutuklas ng artikulong ito kung ano ang mahahabang weld neck flanges, kung paano gumagana ang mga ito, ang kanilang mga pamantayan sa pagmamanupaktura, mga opsyon sa materyal, mga pangunahing aplikasyon, at kung bakit mahalaga ang mga ito sa mga demanding na industriya gaya ng langis at gas, petrochemical, at power generation.

Talaan ng mga Nilalaman

• 1. Ano ang Long Weld Neck Flange?
• 2. Mga Pangunahing Tampok ng Disenyo ng Long Weld Neck Flanges
• 3. Bakit Mahalaga ang Long Weld Neck Flanges para sa High-Pressure System
• 4. Long Weld Neck Flanges kumpara sa Standard Weld Neck Flanges
• 5. Proseso ng Paggawa at Kontrol sa Kalidad
• 6. Mga Materyales na Ginamit sa Long Weld Neck Flanges
• 7. Mga Aplikasyon sa Industriya
• 8. Mga Naaangkop na Pamantayan at Detalye
• 9. Pagpili ng Tamang Supplier ng Mahabang Weld Neck Flange
• 10. Mga Madalas Itanong (FAQ)

1. Ano ang Long Weld Neck Flange?

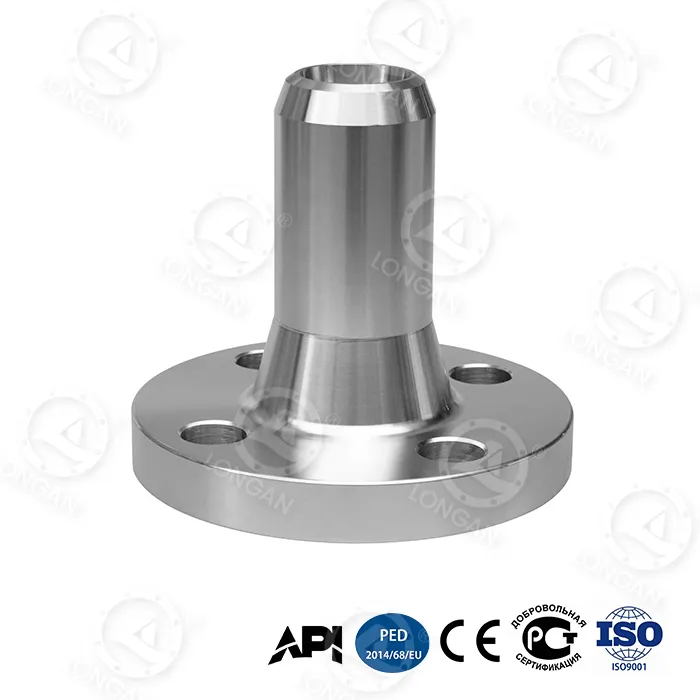

A Mahabang Weld Neck Flangeay isang uri ng weld neck flange na nailalarawan sa pamamagitan ng pinahabang leeg (hub) na unti-unting lumiliit mula sa flange na nakaharap pababa sa kapal ng pader ng tubo. Ang pinahabang haba ng hub na ito ay nagbibigay ng maayos na paglipat, na pinapaliit ang konsentrasyon ng stress sa weld joint.

Hindi tulad ng karaniwang weld neck flanges, ang long weld neck flanges ay karaniwang custom-designed at machined upang tumugma sa mga partikular na kinakailangan sa piping. Malawakang ginagamit ang mga ito sa malubhang kundisyon ng serbisyo kung saan kritikal ang kaligtasan, pagiging maaasahan, at pangmatagalang pagganap.

2. Mga Pangunahing Tampok ng Disenyo ng Long Weld Neck Flanges

• Pinalawak na Tapered Hub:Nagpapabuti ng pamamahagi ng pagkarga at binabawasan ang konsentrasyon ng stress.
• Koneksyon ng Butt-Weld:Tinitiyak ang buong penetration welding para sa maximum na lakas.
• Pasadyang Haba ng Hub:Maaaring idisenyo upang matugunan ang mga kinakailangan na partikular sa proyekto.
• Mataas na Structural Integrity:Tamang-tama para sa cyclic loading at thermal expansion.

3. Bakit Mahalaga ang Long Weld Neck Flanges para sa High-Pressure System

Ang mga sistema ng high-pressure na piping ay sumasailalim sa matinding panloob na puwersa, pagbabagu-bago ng temperatura, at mekanikal na stress. Ang mahabang weld neck flanges ay gumaganap ng isang kritikal na papel sa pagpapagaan ng mga panganib na ito.

1. Binabawasan nila ang konsentrasyon ng stress sa flange-to-pipe junction.
2. Pinahuhusay nila ang paglaban sa pagkapagod sa ilalim ng cyclic pressure.
3. Pinapabuti nila ang pangkalahatang pagiging maaasahan at kaligtasan ng system.

Sa mga industriya tulad ng mga offshore oil platform at nuclear power plant, hindi isang opsyon ang kabiguan—ginagawa ang mga long weld neck flanges na isang gustong pagpipilian.

4. Long Weld Neck Flanges kumpara sa Standard Weld Neck Flanges

5. Proseso ng Paggawa at Kontrol sa Kalidad

Ang mahabang weld neck flanges ay karaniwang ginagawa sa pamamagitan ng forging, na sinusundan ng precision machining. Kasama sa proseso ang:

• Pagpili ng materyal at paghahanda ng billet
• Hot forging upang mabuo ang flange at hub
• CNC machining para sa mahigpit na pagpapahintulot
• Paggamot ng init (kung kinakailangan)
• Hindi mapanirang pagsubok (UT, RT, MPI)

Gusto ng mga tagagawaLonganmagpatupad ng mahigpit na mga sistema ng kontrol sa kalidad upang matiyak ang pagsunod sa mga internasyonal na pamantayan.

6. Mga Materyales na Ginamit sa Long Weld Neck Flanges

7. Mga Aplikasyon sa Industriya

• Oil at Gas upstream at downstream na pasilidad
• Mga planta ng petrochemical at chemical processing
• Power generation (thermal at nuclear)
• Offshore platform at subsea pipelines

8. Mga Naaangkop na Pamantayan at Detalye

Ang mahabang weld neck flanges ay karaniwang ginagawa alinsunod sa:

• ASME B16.5
• ASME B16.47 Serye A at B
• ASTM A105 / A182 / A350
• API at mga pagtutukoy na partikular sa proyekto

9. Pagpili ng Tamang Supplier ng Mahabang Weld Neck Flange

Kapag pumipili ng isang tagapagtustos, isaalang-alang ang mga sumusunod na kadahilanan:

1. Kakayahan sa paggawa at mga sertipikasyon
2. Materyal na traceability at mga ulat ng inspeksyon
3. Pag-customize at suporta sa engineering
4. Napatunayang mga sanggunian sa proyekto

Longanay kinikilala para sa paghahatid ng mataas na kalidad na mahabang weld neck flanges na may maaasahang mga lead time at mahigpit na kasiguruhan sa kalidad.

10. Mga Madalas Itanong (FAQ)

Q1: Na-standardize ba ang mga long weld neck flanges?

Karaniwang custom-made ang mga ito ngunit idinisenyo ayon sa mga pamantayan ng ASME at ASTM.

Q2: Bakit mas mahal ang long weld neck flanges?

Ang pinahabang hub, karagdagang materyal, at machining ay nagreresulta sa mas mataas na paunang gastos—ngunit nag-aalok ng pangmatagalang pagtitipid sa pamamagitan ng pagiging maaasahan.

Q3: Maaari bang gamitin ang mahabang weld neck flanges sa mga kinakaing unti-unti na kapaligiran?

Oo, lalo na kapag ginawa mula sa hindi kinakalawang na asero o duplex na haluang metal.

Q4: Anong mga inspeksyon ang kailangan?

Kasama sa mga karaniwang inspeksyon ang UT, RT, mga dimensional na pagsusuri, at pagsubok sa PMI.

Konklusyon

Ang mahabang weld neck flanges ay isang mahalagang bahagi sa mataas na presyon at kritikal na mga sistema ng piping. Ang kanilang superyor na disenyo, pinahusay na pamamahagi ng stress, at pambihirang tibay ay ginagawa silang mas gustong solusyon para sa mga industriya kung saan ang kaligtasan at pagganap ay hindi maaaring ikompromiso.

Kung naghahanap ka ng maaasahan, mataas na kalidad na mahabang weld neck flanges na sinusuportahan ng kadalubhasaan sa engineering,Longanang iyong pinagkakatiwalaang partner.Makipag-ugnayan sa aminngayon upang talakayin ang iyong mga kinakailangan sa proyekto at tumanggap ng propesyonal na teknikal na suporta.
